Review: Gigabyte P55A-UD6

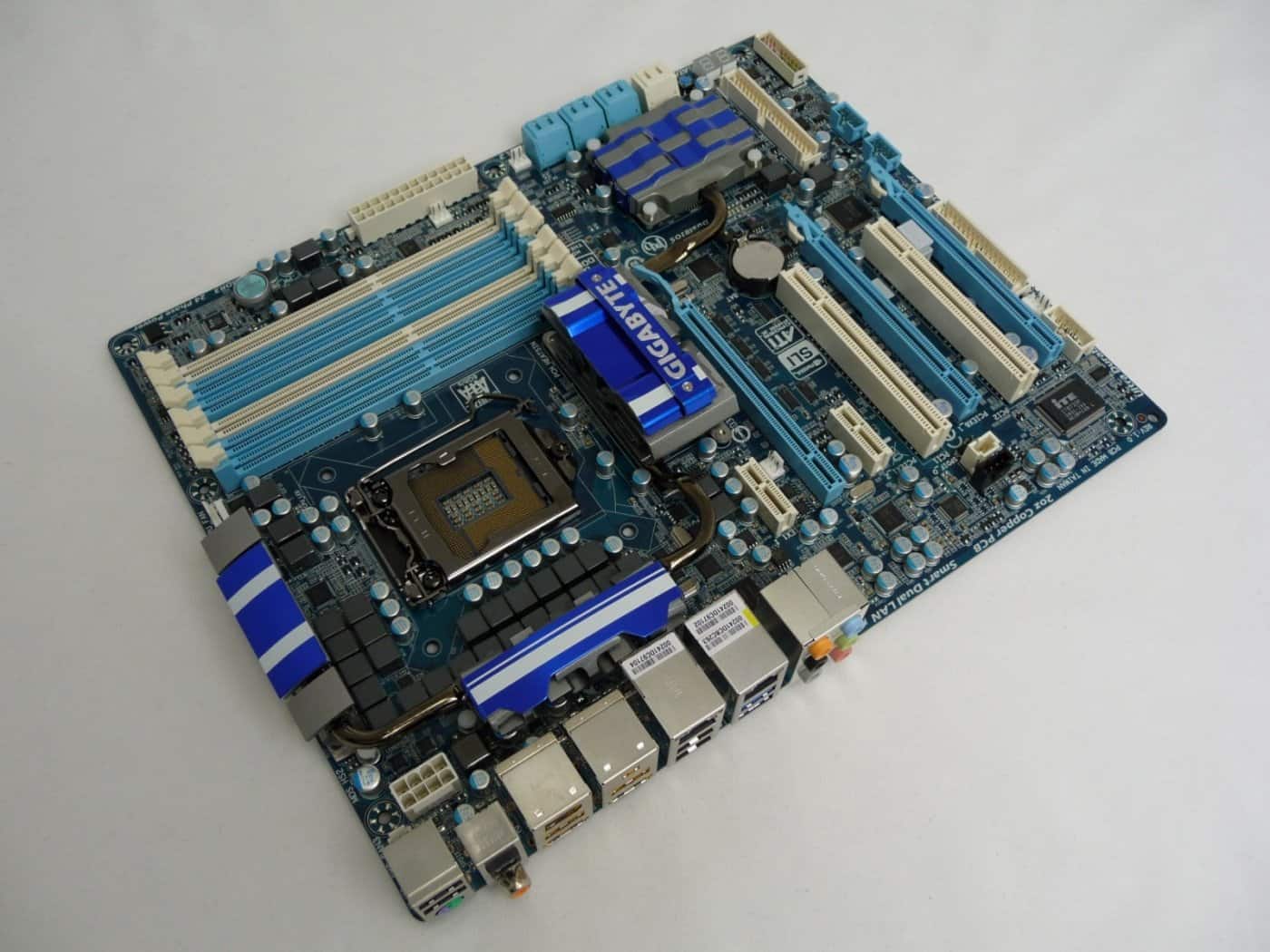

Layout van het bord

We vinden zes geheugensloten terug op het bord, waar de meeste mensen hier vreemd bij opkijken, is dit niet vreemd. De P55 geheugencontroller ondersteund alleen Dual-Channel geheugen. Ook alle zes geheugensloten vullen met RAM zit er helaas niet in. Dit werkt alleen met Single-Sided DDR3. En die zijn niet makkelijk te vinden in grotere capaciteiten. Vier geheugensloten vullen was echter geen probleem, en het geheugen bleef werken via de 128-bits geheugenbus. In dual-channel modus dus.

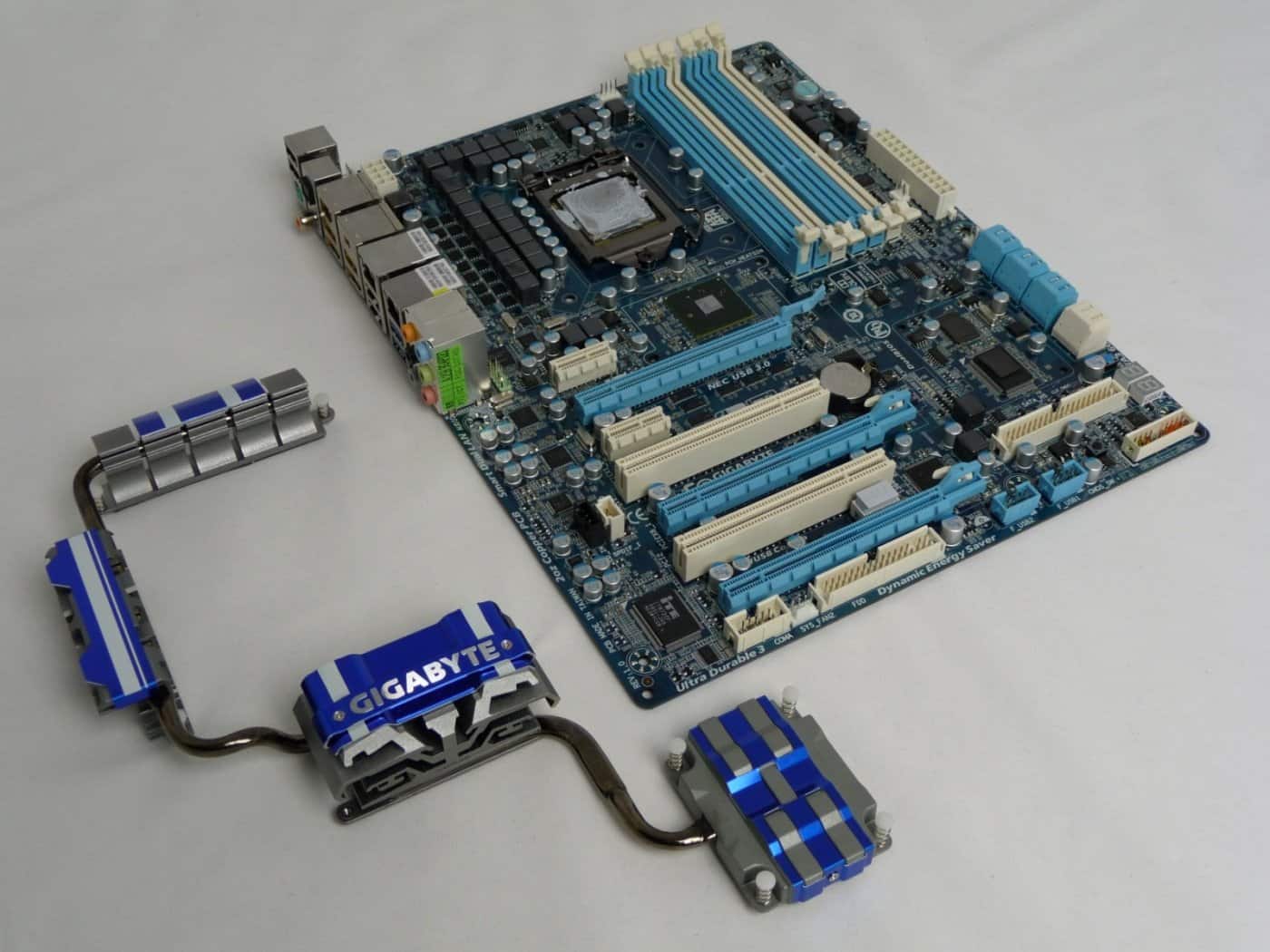

Verder zijn er grote heatsinks te vinden op de mosfets, op de southbridge maar de grootste heatsink zit op de plek waar vroeger de northbridge zat. Bij Techzine waren we dus ook heel benieuwd wat er onder die heatsink te vinden was. Met smacht demonteerden we dus ook de heatsink om te zien wat er onder de gigantische heatsink te vinden was, waar vroeger de northbridge zat. Na veel klik en schroefwerk was de flinke heatsink verwijderd:


De chip die we eronder vonden, was de Intel PCH Chip. De southbridge dus. Deze zorgt voor de extra PCI-e Lanes voor SATA 6GBPS en USB 3.0, en uiteraard voor de PCI-e x1 poorten. De USB 3.0 controller en SATA 3 controller zitten hier echter niet in, deze zitten los op het bord.

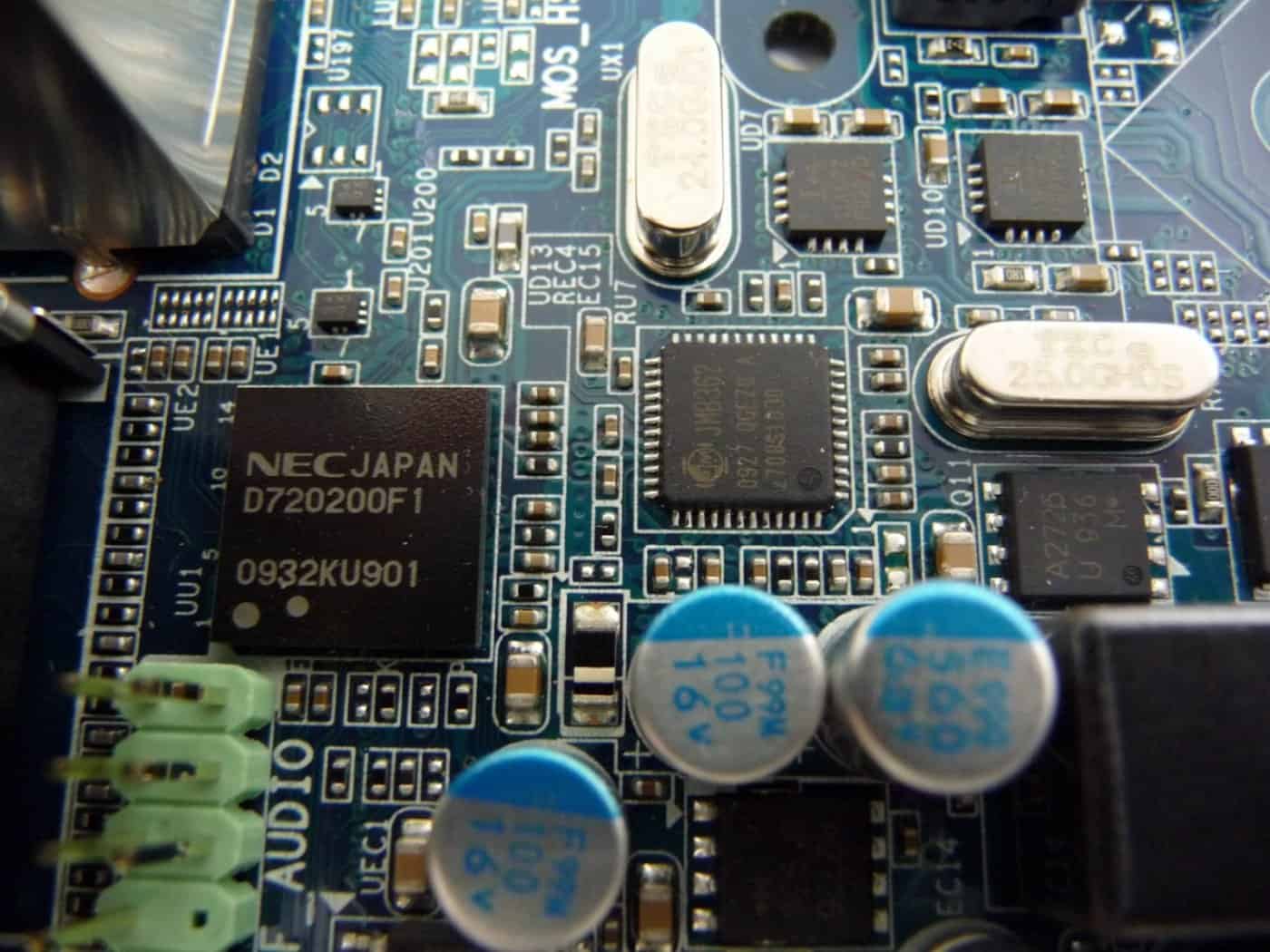

Hieronder zie je de NEC USB 3.0 controller, en de SATA 3 controller van Marvell.

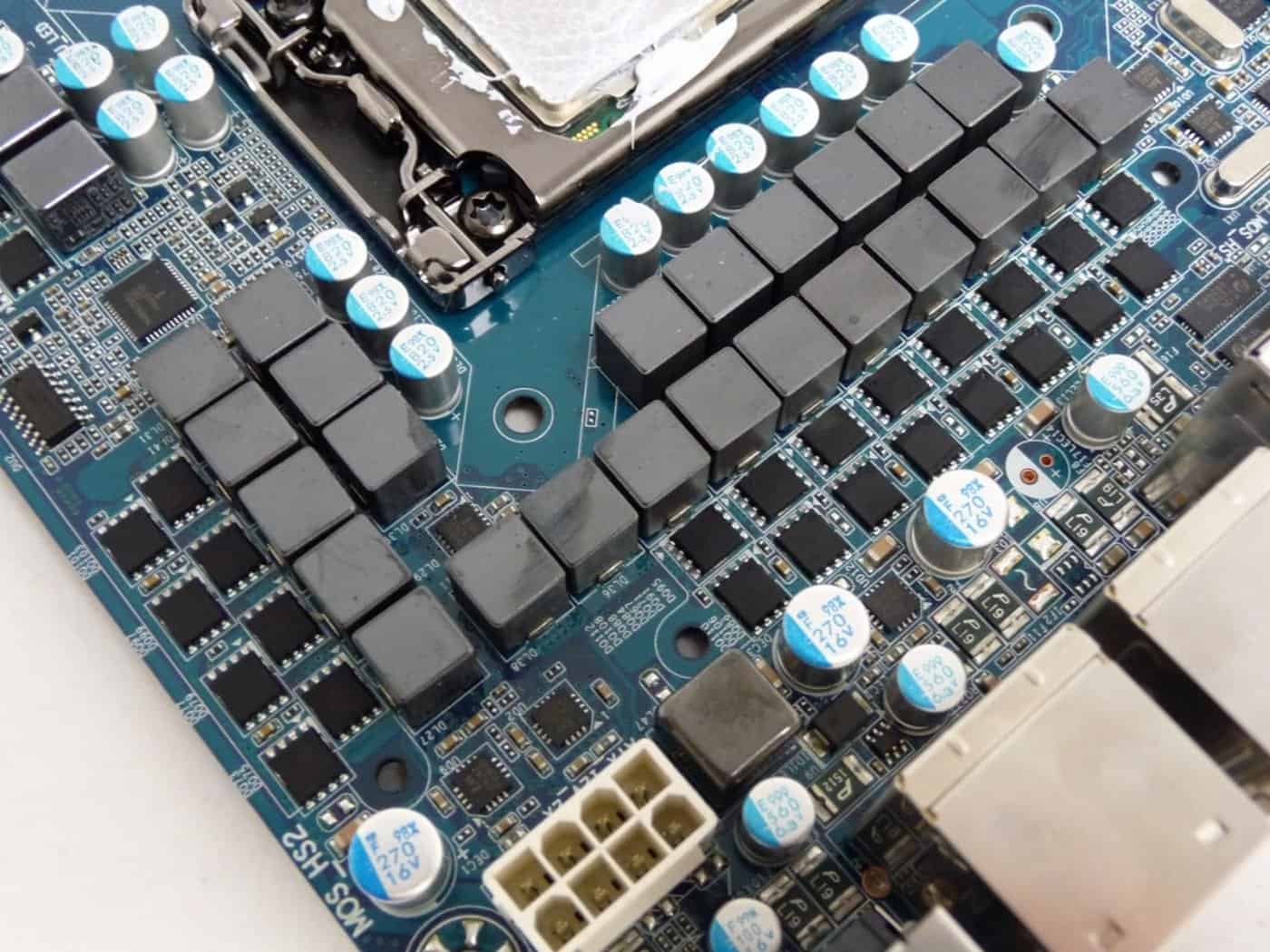

Verder zien we een 24 stroomfase. Persoonlijk vind ik dit overdreven en hecht ik zelf veel meer waarde aan betere MOSfets. Maar wat Gigabyte met 24 stroomfasen wel garandeert, is een stabiele overklok. Kan ik me in vinden als je dit zo ziet:

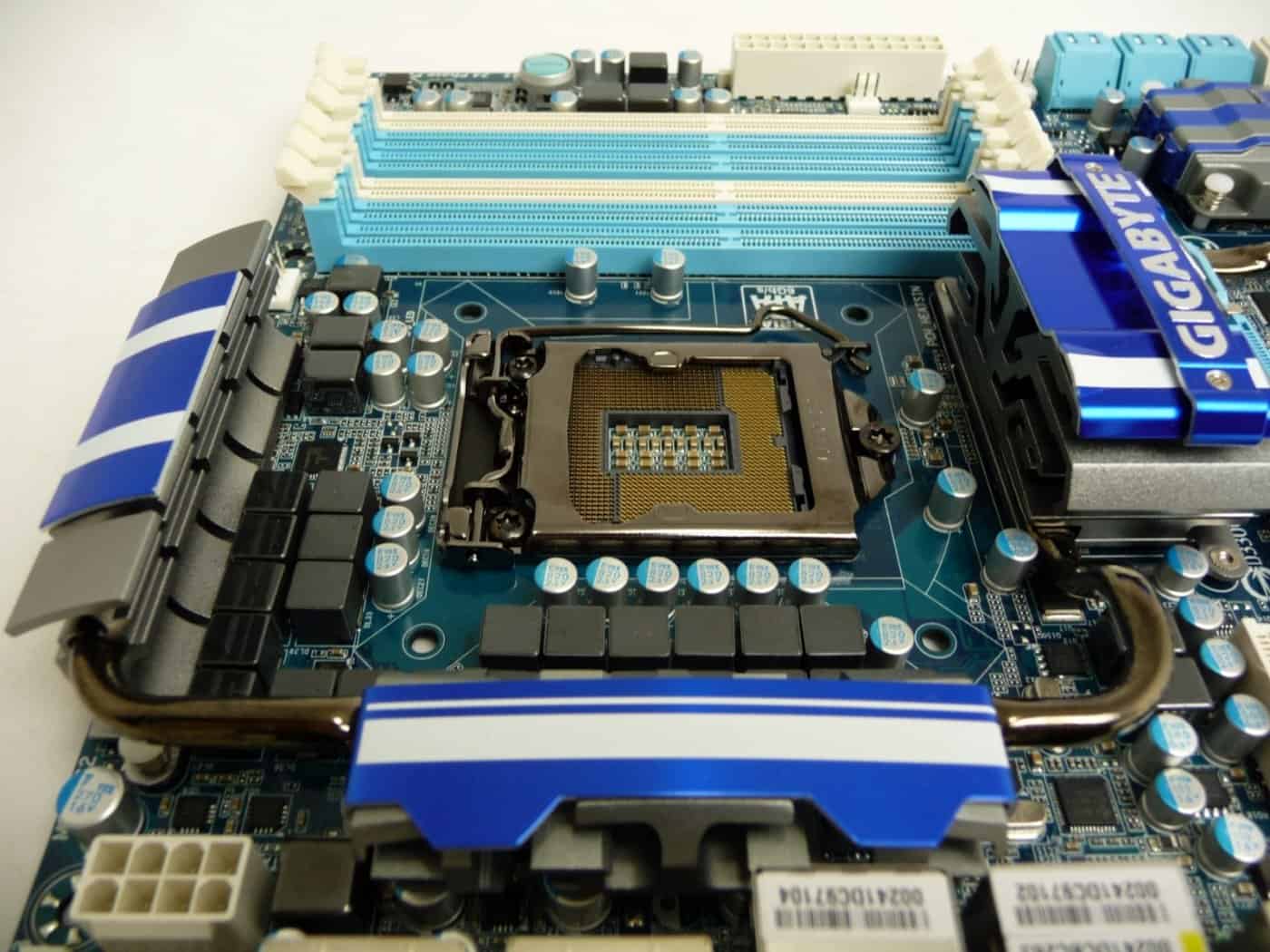

De socket, omringd door fasen:


Verder zien we de mogelijkheid om een 8-pins CPU voeding te gebruiken. 4-pins voldoet ook, maar als je flink gaat overklokken is het misschien slimmer om er een 8-pins in te steken.

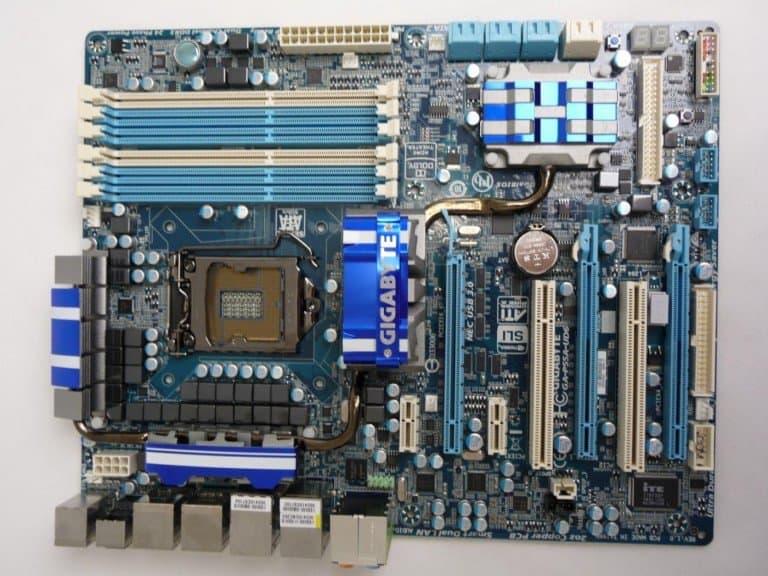

Kijken we naar de indeling van het bord, dat ziet er verder prima uit. Er zijn 3 PCI-e sloten boven elkaar gepositioneerd met genoeg tussenruimte. Alhoewel ik liever 2x PCI-e gezien had. Steek je een tweede videokaart in het tweede PCI-e slot, heb je geen PCI sloten meer over. Gelukkig is dat geen ramp, want eigenlijk alles wat je nodig hebt zit onboard, maar een wireless kaartje met PCI lukt dus niet met 2 videokaarten. Een videokaart in het laatste slot steken is ook geen optie, want hier zijn maar 4 lanes aan toegekend. Helaas heeft het bord geen switch chip waarmee je zelf lanes kan toekennen.


Ben je een fan van ledjes? Dan is dit bord wat voor jou!

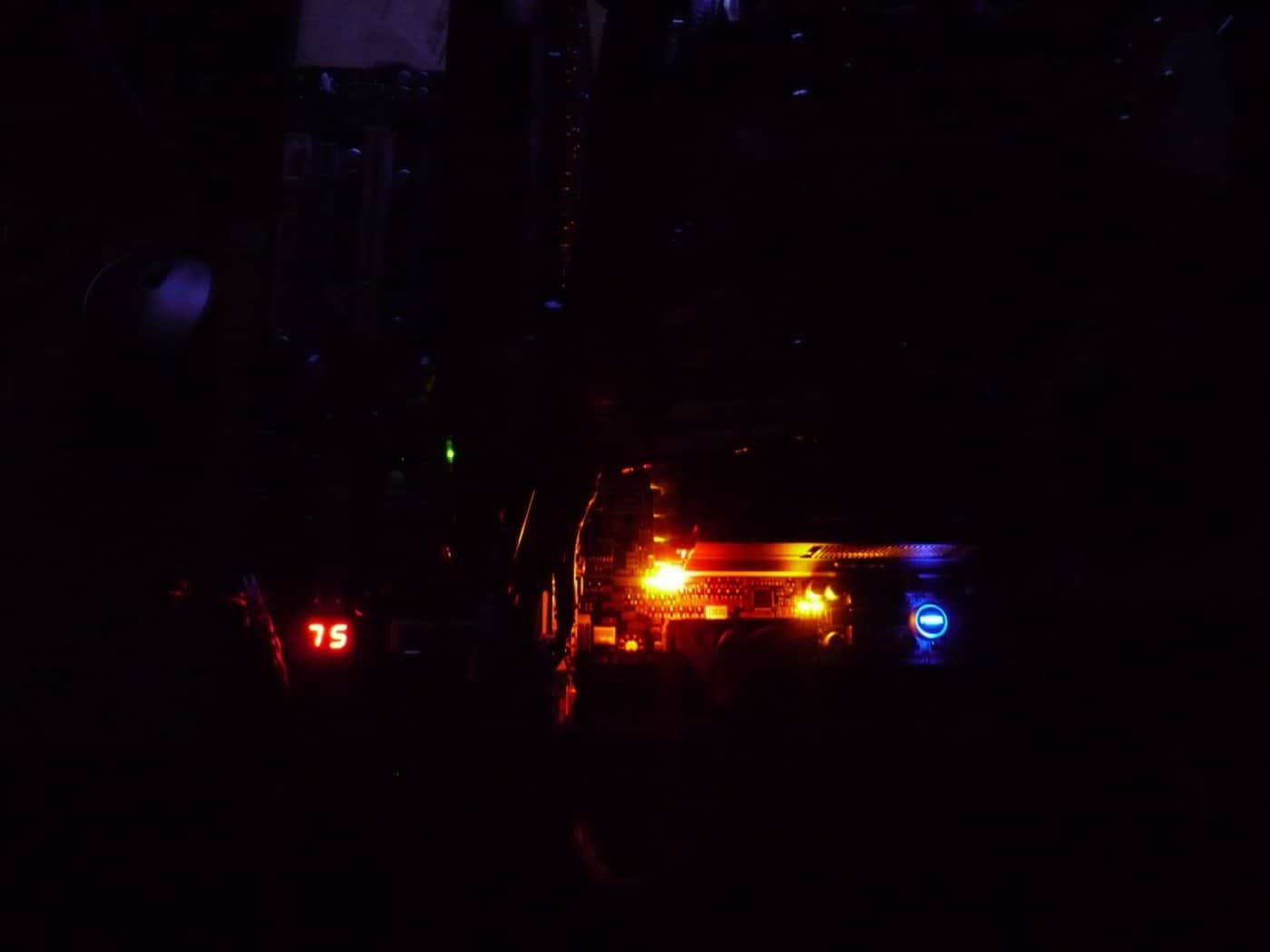

Er zitten fase ledjes op, zes ledjes naast de geheugensloten die je tonen welke geheugenbanken gevuld zijn en welke ook echt actief zijn en dat kwam goed van pas toen ik de zes geheugensloten probeerde te vullen. De fasen ledjes werken alleen bij gebruik van het EnergySaver programma. Maar het leek nog wel mee te vallen, totdat ik op Dynamic Energy saving ON klik, toen ging de kerst verlichting aan!
