Installatie
Het uiterlijk en de fans zijn besproken, dus het is tijd om door te gaan naar het inbouwen van de hardware in de Coolbay HX.Voorbereidingen

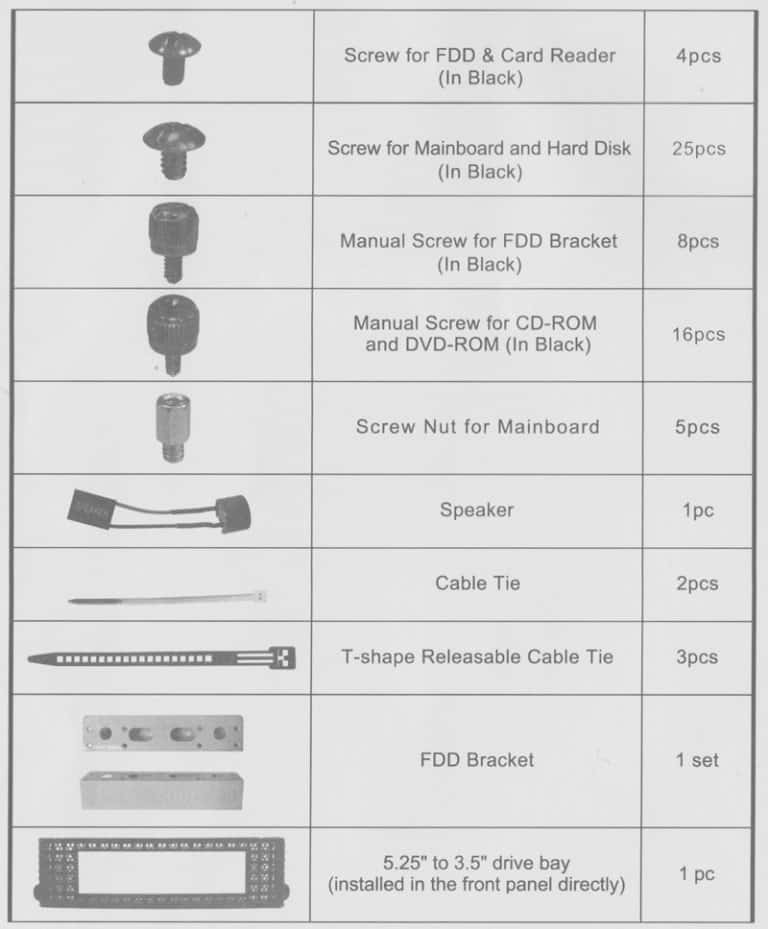

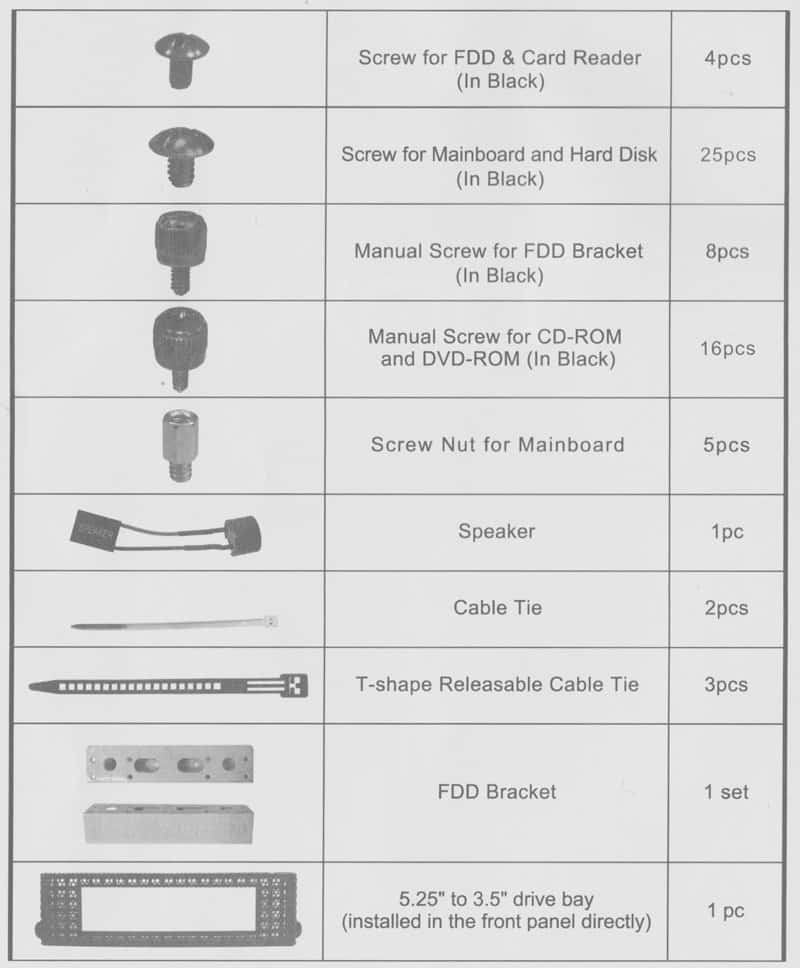

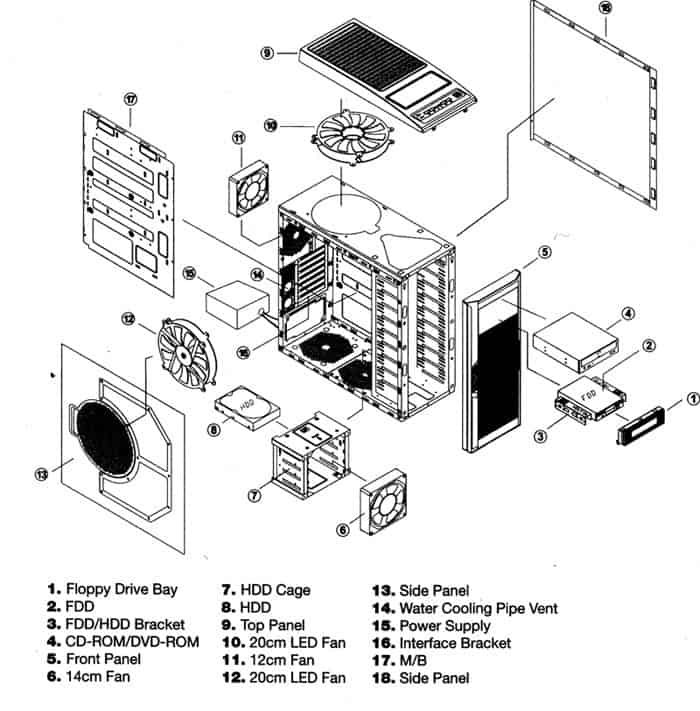

Voordat er met de daadwerkelijke installatie begonnen kan worden is het slim om de handleiding er bij te nemen. In deze handleiding staan de onderdelen opgesomd die je tijdens de installatie nodig zult hebben. Zo kun je zien welke schroef waar voor gebruikt wordt. Het zou immers jammer zijn, wanneer er te hard van stapel gelopen wordt, om tot de conclusie te komen dat je een schroef op een verkeerde plaats hebt gebruikt. Het is tevens in je voordeel om de onderdelen op soort te gaan selecteren, want deze zijn namelijk allemaal bij elkaar in één zakje gestopt.
Het echte werk begint
Zijpanelen losmaken
Het losmaken van de beide zijpanelen is behoorlijk eenvoudig te noemen. Per zijpaneel moeten er aan de achterkant namelijk twee duimschroeven losgemaakt worden. De duimschroeven zie ik als een voordeel, omdat je de zijpanelen op deze manier snel en makkelijk los hebt.
Voeding plaatsen

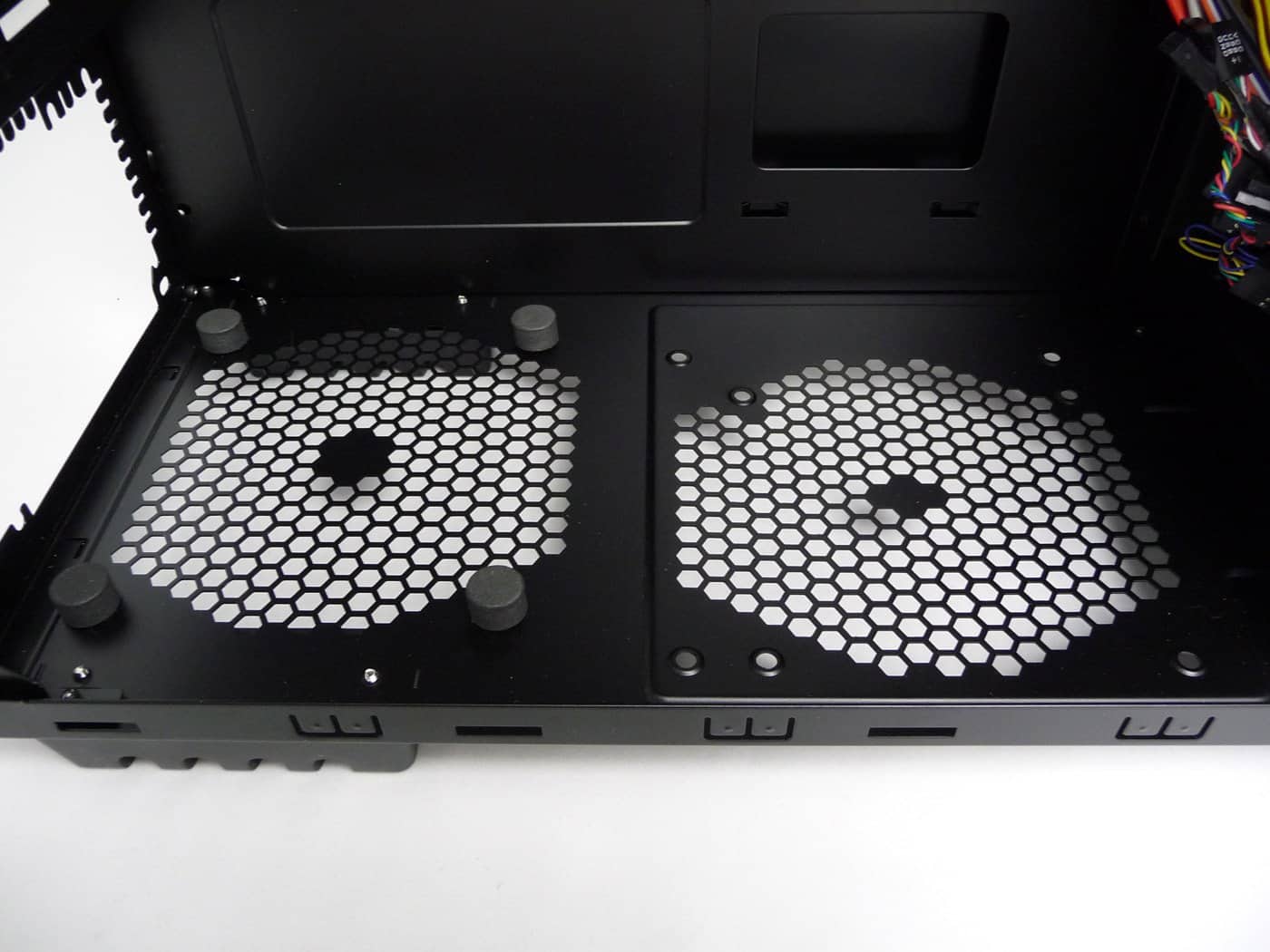

Nadat de zijpanelen ontdaan zijn van de rest van de behuizing is het tijd om de voeding te gaan plaatsen. De voeding wordt bij de Coolbay HX onderin geplaatst. De voeding moet geplaatst worden op de vier anti-vibratie rubbers. De voeding kan met de fan naar boven of met de fan naar beneden geplaatst worden. Wanneer de voeding op zijn plek ligt moeten er aan de achterkant vier schroeven vastgedraaid worden om de voeding te bevestigen aan de behuizing.
Harde schijf monteren

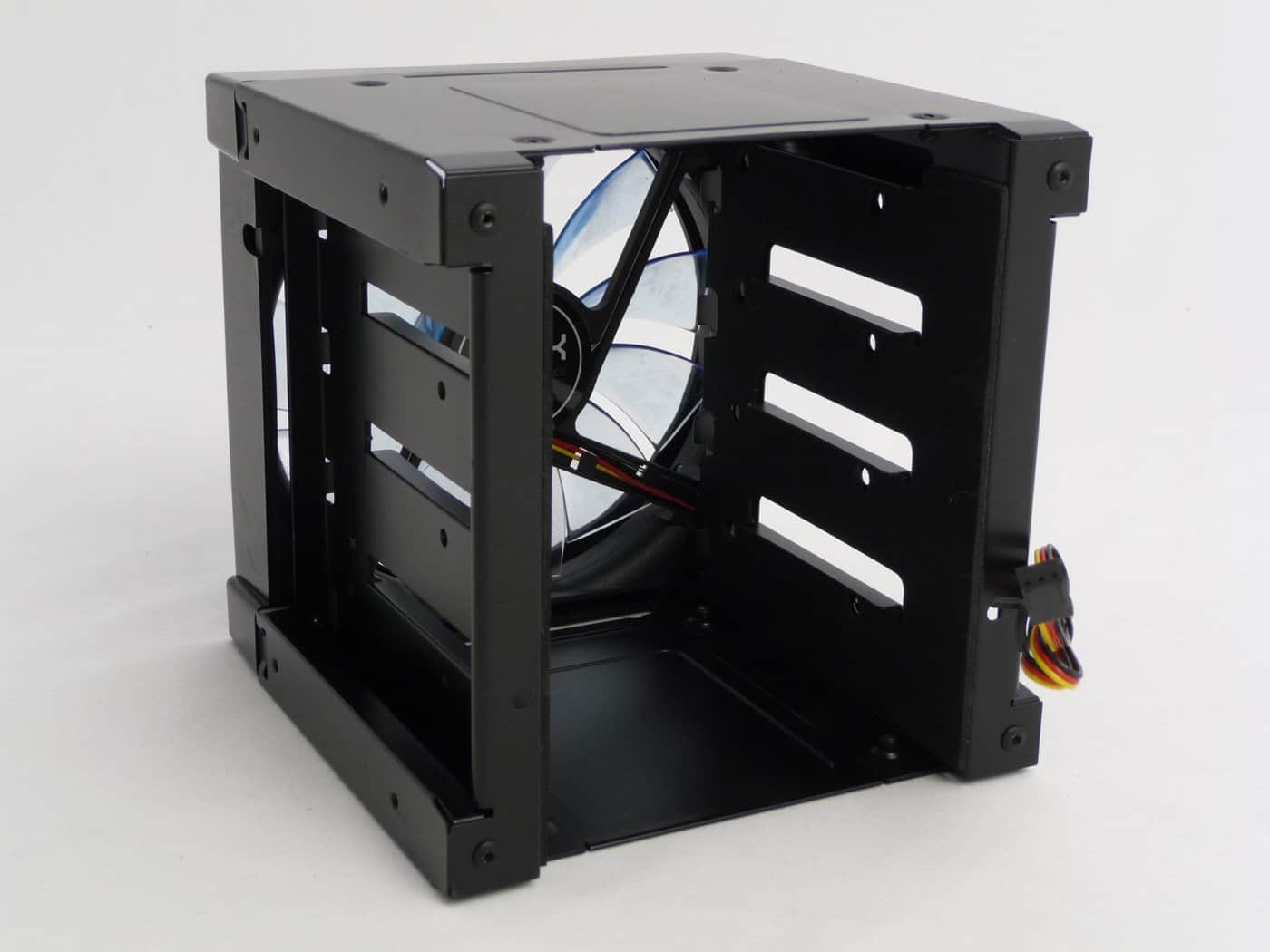

De "kooi" waar de harde schijf in gemonteerd moet worden zit standaard al in de behuizing wanneer deze bij je thuis komt. Deze moet eerst ontdaan worden van de behuizing. Hier zijn acht duimschroeven (per zijkant vier) gebruikt voor de bevestiging. Deze dienen dus eerst te worden losgedraaid. De kooi is nu los en kan uit de behuizing worden geschoven. Vervolgens kan/kunnen één of meerdere harde schijven (maximaal vier) in de kooi geplaatst worden. De bijgeleverde schroeven moeten gebruikt worden om de harde schijf te bevestigen aan de kooi. Wanneer dit gedaan is kan de kooi weer teruggeplaatst worden en vervolgens kan de kooi weer bevestigd worden aan de behuizing met behulp van de duimschroeven.
CD-/DVD-drives installeren
Om CD-drives of DVD-drives te installeren is het noodzakelijk om de gehele voorkant los te halen. De voorkant is echter vrij eenvoudig los te halen. Zo is er aan de onderkant een opening te vinden waar ruimte over is voor een houvast. Deze onderkant moet naar voren getrokken worden en daarbij is het belangrijk dat je steun geeft met je hand aan de bovenkant. Wanneer het bovenstaande op een juiste manier gebeurd zal de voorkant zich vrij makkelijk loslaten.
Nu de voorkant los is kunnen we in de buurt van de side clips komen om de drive bays te ontdoen van het paneel dat eerder nog aan de voorkant zat. De drive bays worden losgemaakt door de side clips naar buiten te duwen en de drive bay naar voren te trekken of door te duwen aan de achterkant.
De voorkant kan nu weer teruggeplaatst worden op de Coolbay HX en de gewenste drive bay kan gevuld worden met de CD-/DVD-drive. Dit is simpelweg de drive door de drive bay naar binnen schuiven. Wanneer de drive op zijn plaats is zijn er schroeven nodig om de drive te bevestigen aan de behuizing.
Monteren van het moederbord
Voordat er begonnen kan worden met het monteren van het moederbord dienen er eerst afstandhouders in de daarvoor bestemde gaten gedraaid te worden. Er worden echter vijf afstandhouders standaard meegeleverd en geen negen (ATX-formaat). Bij de behuizing zijn namelijk al een aantal verhoogde plaatsen aanwezig waar de schroeven rechtstreeks ingedraaid kunnen worden. We hebben bij deze verhoogde plaatsen echter wel met metaal te maken dat amper gescheiden wordt van het moederbord. Vandaar dat ik er voor gekozen heb om alleen de vijf afstandhouders te gaan gebruiken voor de montage van het moederbord.
Het moederbord monteren gaat vrijwel in iedere behuizing op dezelfde manier. Het moederbord moet goed gepositioneerd worden. Hierbij horen de schroefgaten op de opening van de afstandhouders te liggen. De schroeven kunnen vervolgens vastgedraaid worden.
Wegwerken van de kabels (cable management)

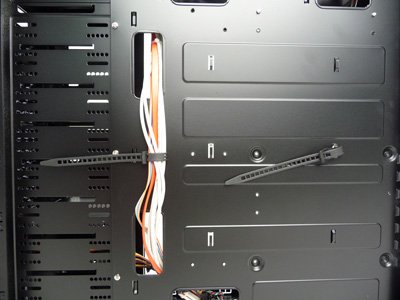

Niet bij alle behuizingen is het mogelijk om kabels op een degelijke manier weg te werken. De Coolbay HX heeft er echter een speciaal systeem voor. Zo zijn er aan de rechterkant van de behuizing, waar de afstandhouders geplaatst worden, vijf gaten gefabriceerd in het materiaal. Hierdoor is het mogelijk om kabels door deze gaten te halen en ze achter de dichte stukken langs te leggen om zo grote gedeeltes van de kabel niet meer in het zicht te hebben.
Een aantal tie-wraps, twee verschillende soorten overigens, worden meegeleverd om de kabels die achter het moederbord lopen aan elkaar te bevestigen.
En dan nog even dit…

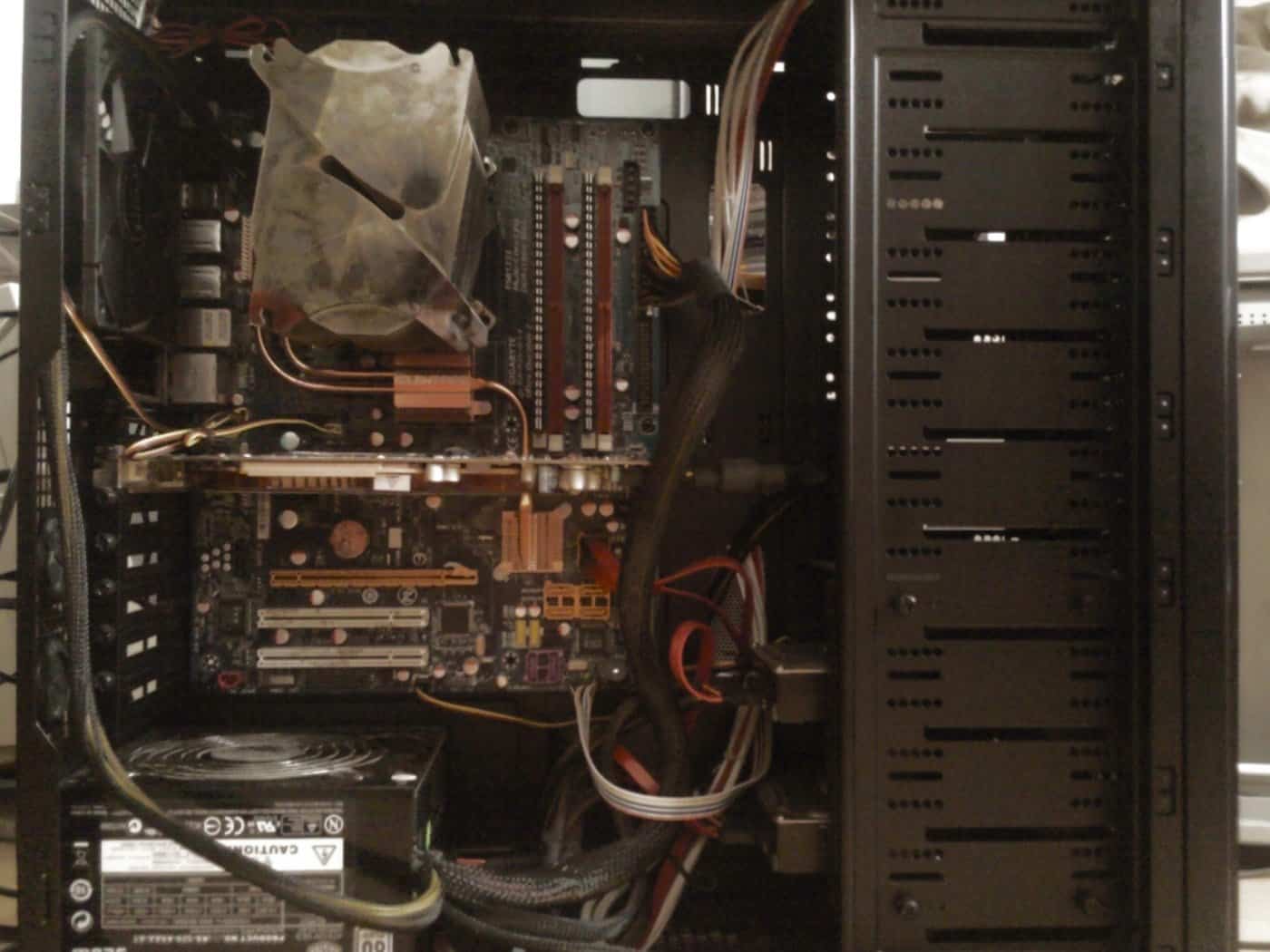

Nu alle hardware geïnstalleerd is kunnen de zijpanelen weer op de behuizing. Hier ging het mis, want ondergetekende kwam tot de conclusie dat de 200 mm fan roet in het eten gooide. De dikte van de fan in combinatie met de hoogte van de gebruikte alternatieve koeler (Xigmatek Thor’s Hammer, ongeveer 16 cm hoog) zorgden er namelijk voor dat het linker zijpaneel niet meer bevestigd kon worden. De beide onderdelen kwamen namelijk met elkaar in aanraking.
Het zal afhankelijk zijn van de lengte, de breedte en de hoogte van de koeler of deze samen gaat met de 200 mm fan in de behuizing.
