Uiterlijk van de behuizing en informatie fans
Zijkant

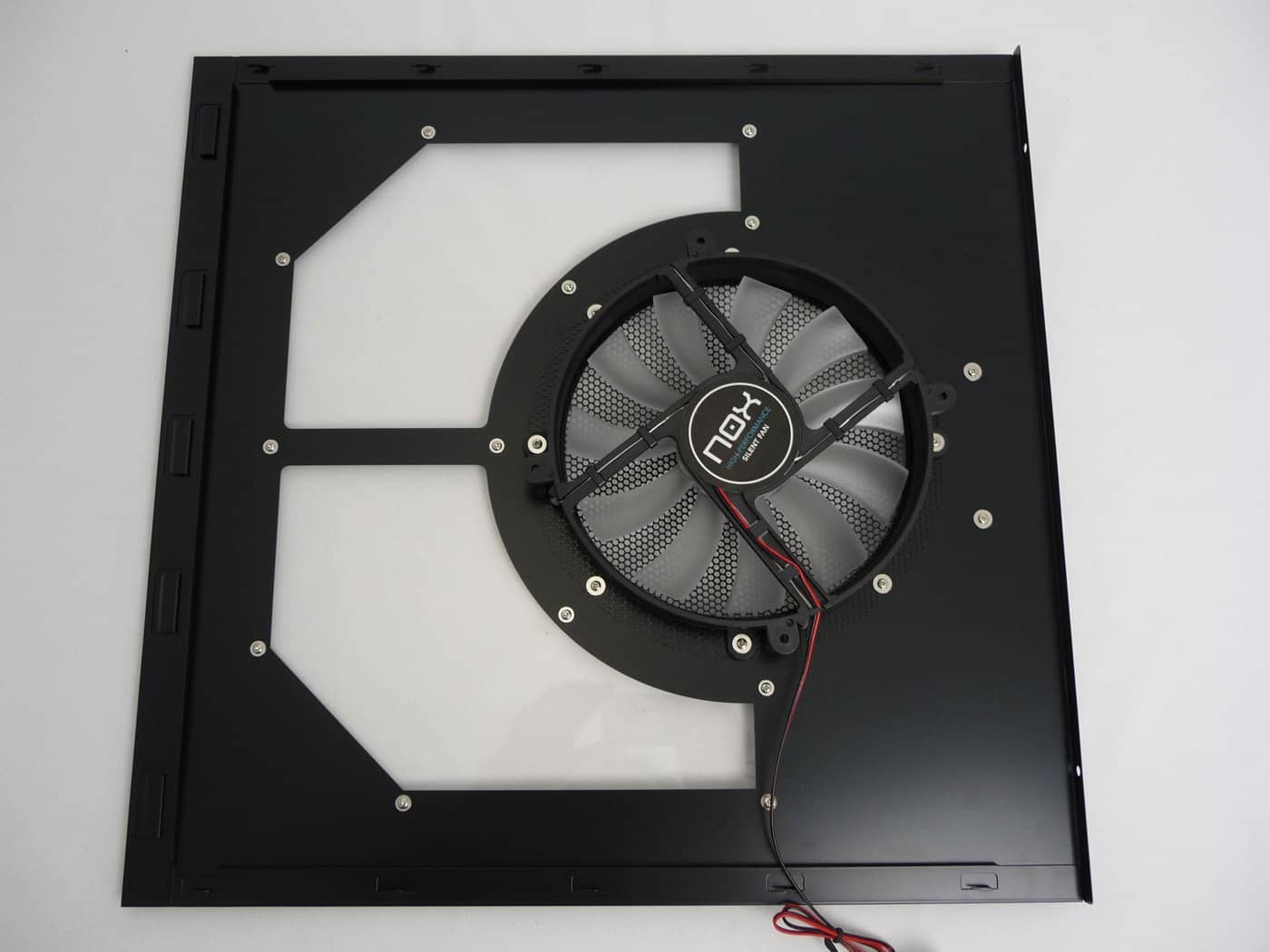

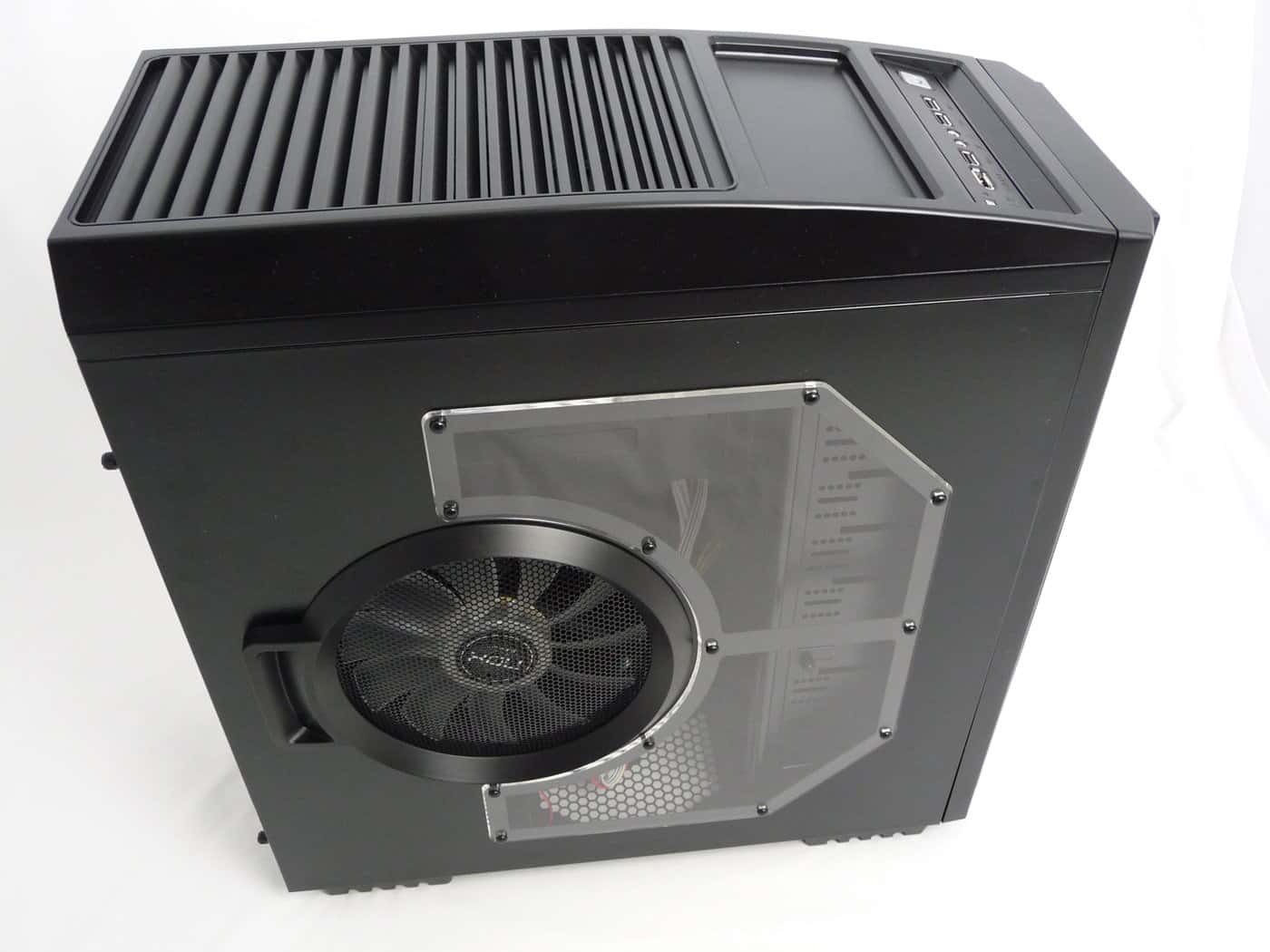

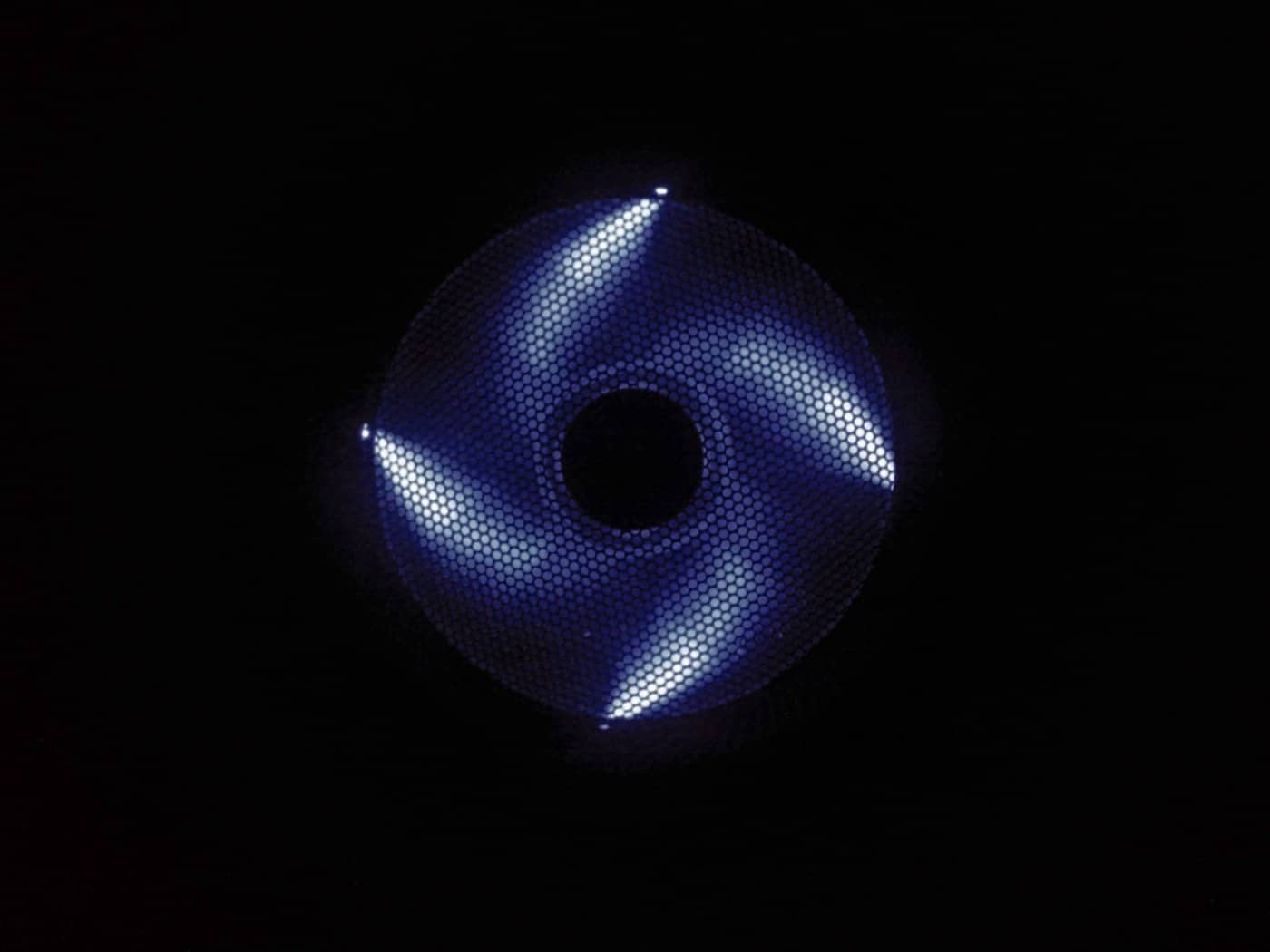

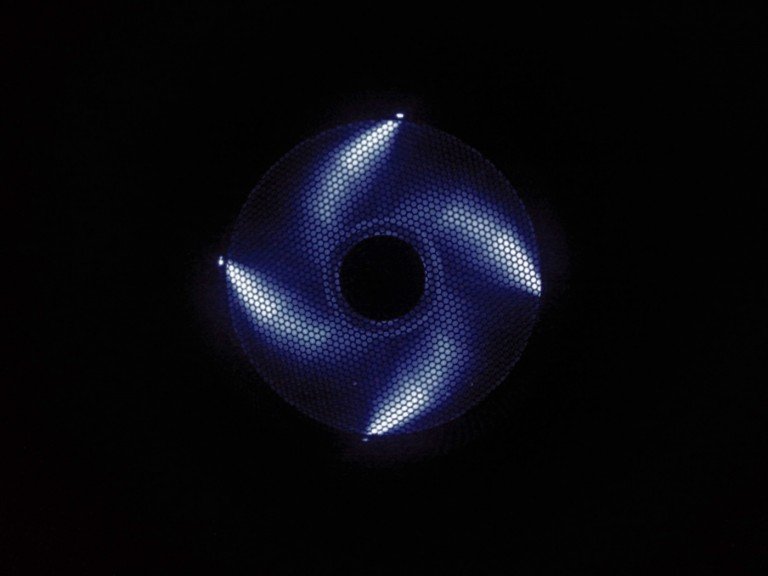

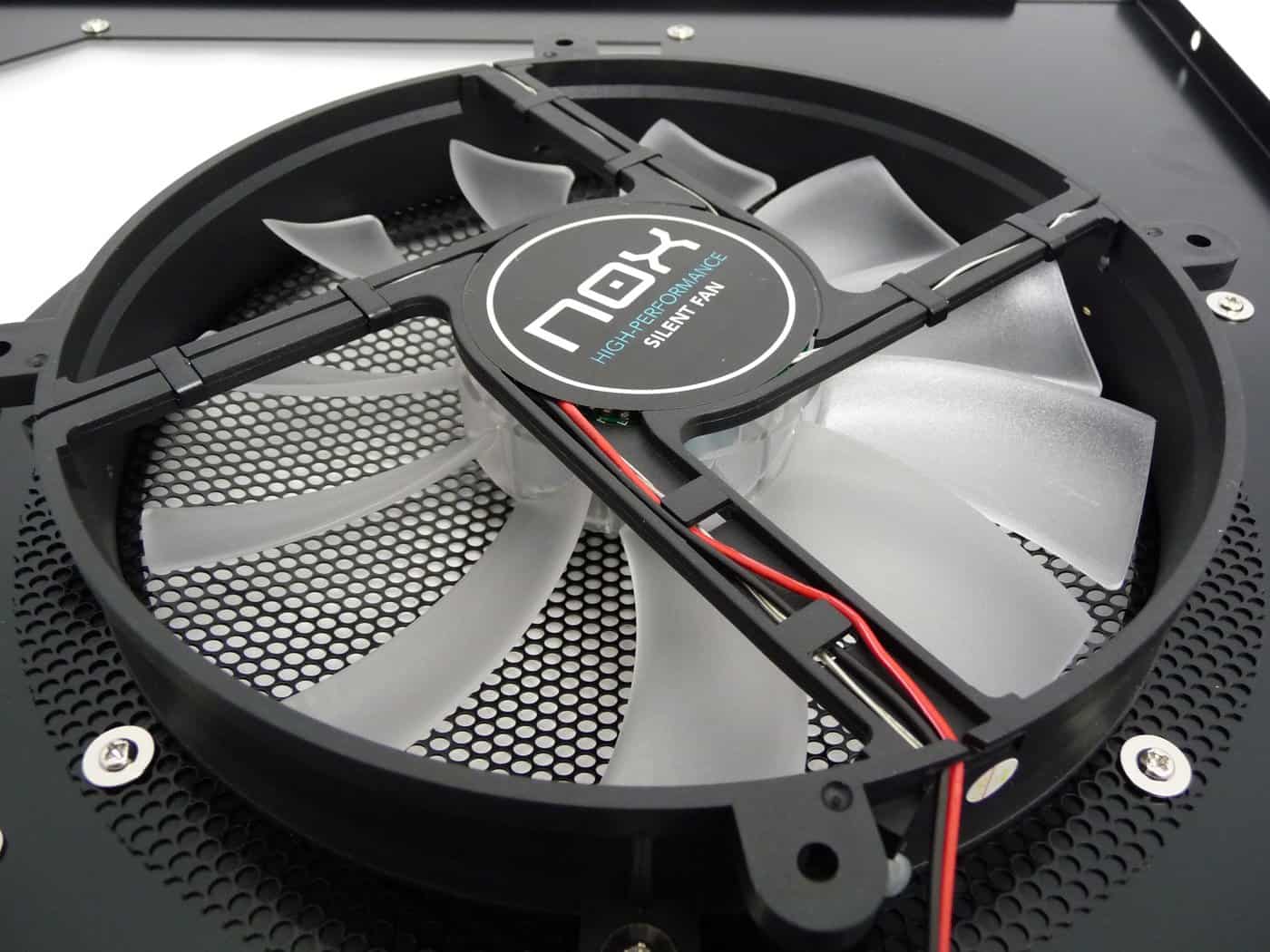

De 200mm fan met de blauwe LED’s die zich in het zijpaneel van de behuizing bevindt viel als eerste op toen de behuizing uit de verpakking werd gehaald. Deze fan zit verwerkt achter het metalen gaas dat bol staat. Om dit metalen gaas, aan de buitenkant van de kast, zit een uitgesneden cirkel van plastic. Dit zorgt er voor dat het geheel er wat aantrekkelijker uitziet dan wanneer er alleen metalen gaas toegepast wordt.
Aan de rechterkant van de fan bevindt zich een plaat die gemaakt is van acrylvezel. Deze plaat maakt het mogelijk om de hardware te bekijken zonder dat de behuizing van zijn zijpanelen ontdaan moet worden. Deze plaat van acrylvezel is tevens gebruikt om de behuizing er aantrekkelijker uit te laten zien voor mensen die daar geïnteresseerd in zijn, zoals gamers.
Voorkant

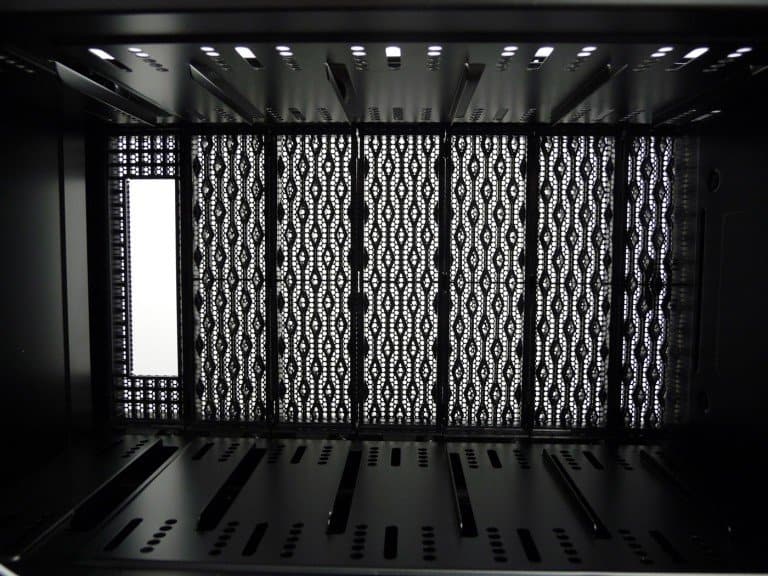

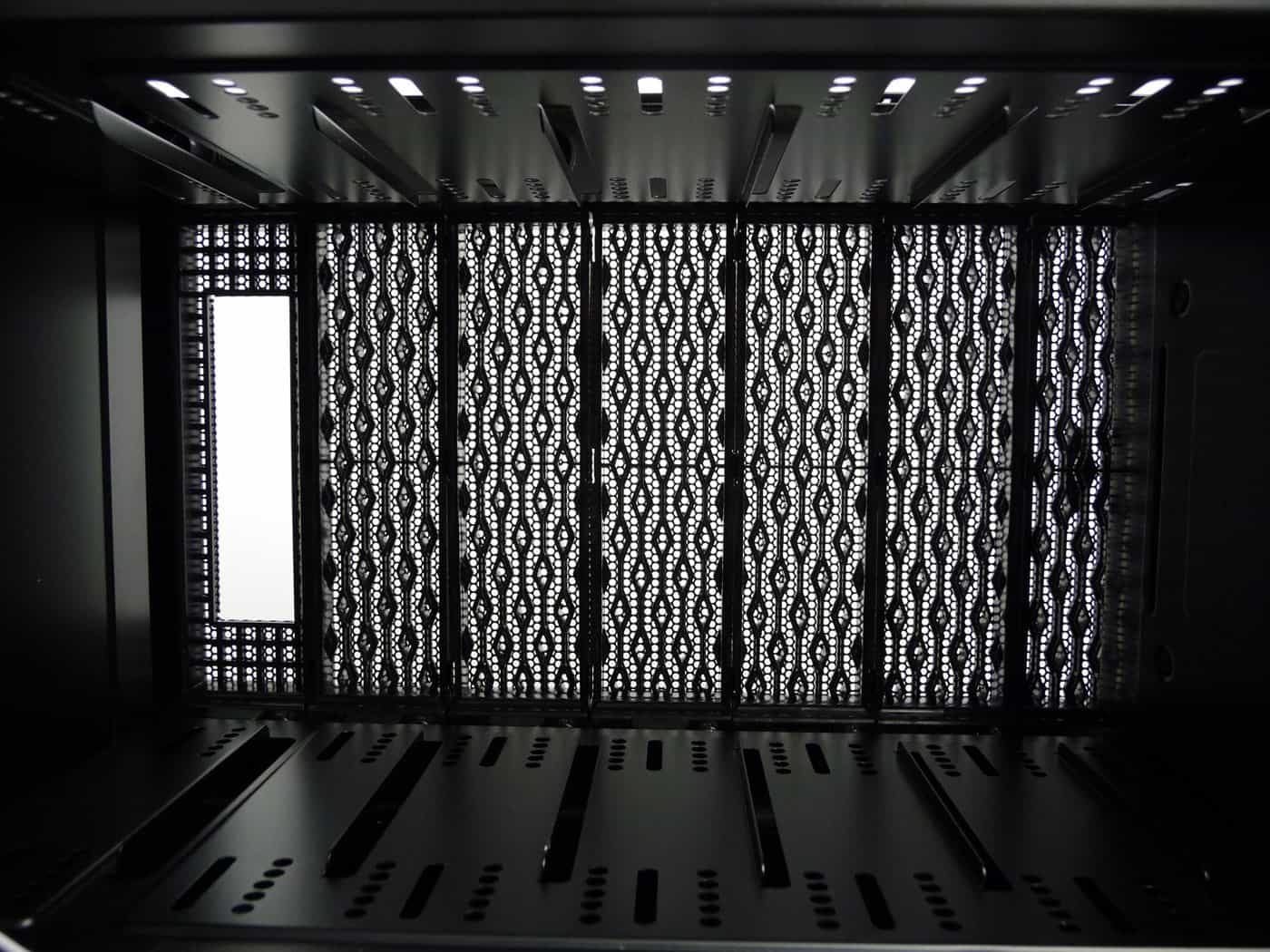

De voorkant van de behuizing zit vol met metalen gaas. De voorkant is opgedeeld in negen drive bays van 5,25-inch.
Op de zesde drive bay, in het midden, pronkt het logo van NOX Xtreme. Boven deze negen drive bays is nog een drive bay van 3,5-inch te vinden. Deze drive bay is standaard al open, dus handig voor mensen die nog graag gebruikmaken van floppy’s en een floppydrive snel willen inbouwen.

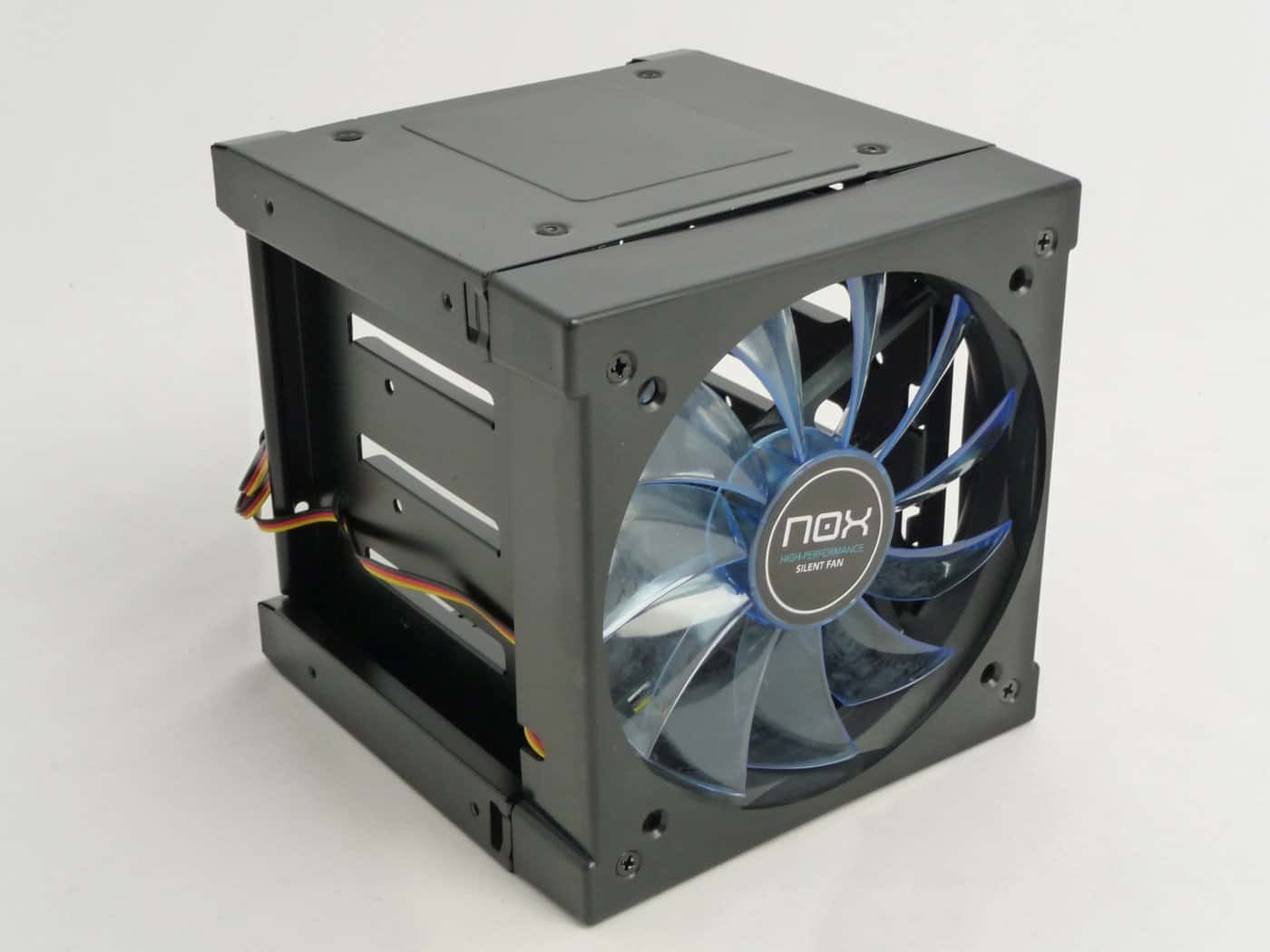

De laatste vier drive bays zijn in de standaardsituatie niet meteen te gebruiken, want hierachter bevindt zich de zogenaamde HDD Cage waar de harde schijven dus terug te vinden zijn. In deze kleine behuizing kunnen vier harde schijven geplaatst worden. Deze "kooi" is aan de voorkant voorzien van een 140mm fan met blauwe LED’s die het beste tot zijn recht komt in een donkere ruimte. Deze fan koelt de harde schijven en zorgt, samen met de fan in het zijpaneel, voor het aanvoeren van lucht. De binnenste zijkanten van de HDD Cage zijn bedekt met foam om vibratie tegen te gaan.
Bovenkant

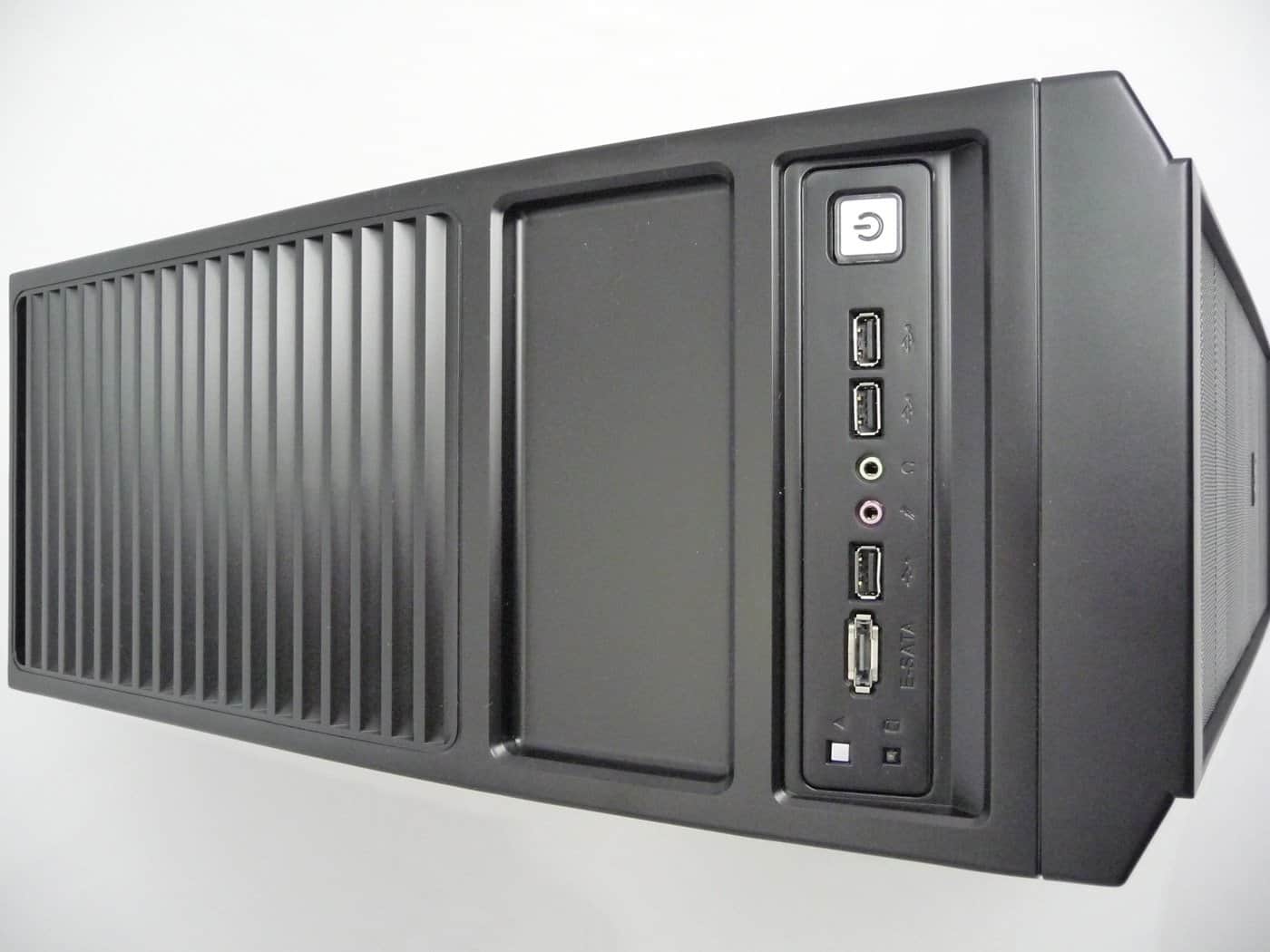

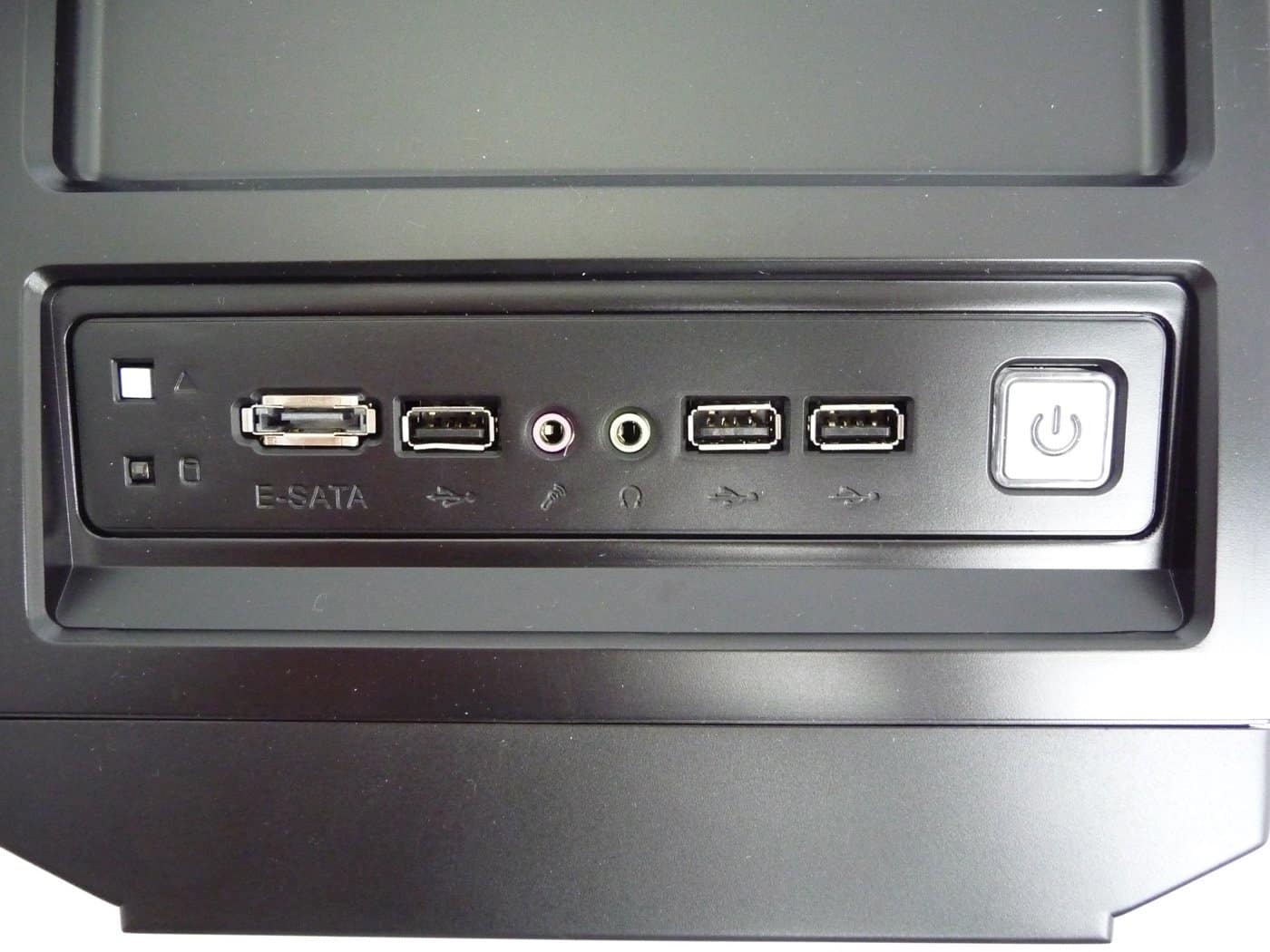

Aan de bovenkant zien we eerst de front panel poorten. Hier zien we verschillende aansluitingen: één e-SATA-, drie USB 2.0-, één mic- en één audio-aansluiting. Hier zijn ook de Power Button en de Reset Button terug te vinden. Laatstgenoemde is in verhouding tot de Power Button een stuk kleiner en lastiger om in te drukken.
Achter deze aansluitingen en knoppen bevindt zich een soort bakje. Handig om snel iets in weg te leggen dat gerelateerd is aan de computer, zoals een USB-stick. Tijdens het reviewen deed het bakje dienst voor de schroeven die nodig waren tijdens de installatie.

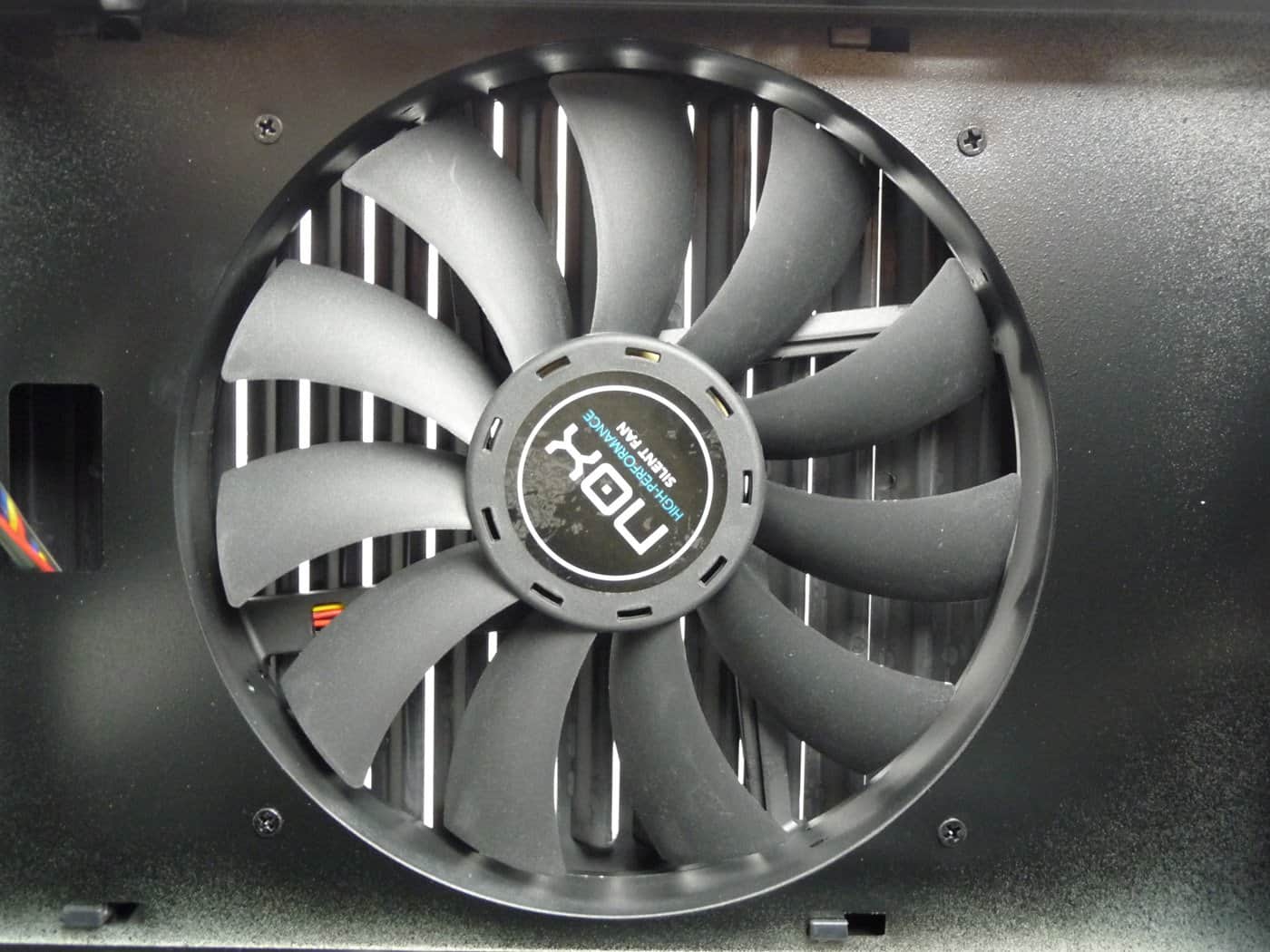

De rest van de bovenkant is opgevuld met een ventilatierooster waaronder zich een 200mm fan bevindt. Deze fan zorgt voor de uitvoer van lucht en de rotatiesnelheid kan door de gebruiker geregeld worden door middel van een switch aan de achterkant van de behuizing. Low, Medium en High behoren tot de mogelijkheden.

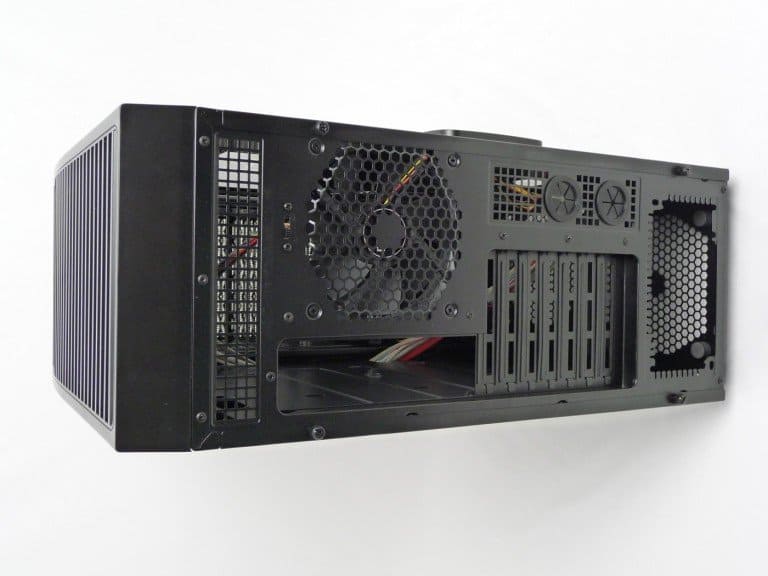

Achterkant
De switch, die al eerder genoemd werd, om de rotatiesnelheid van de fan aan te passen vinden we bovenaan de achterkant.
Onder deze switch bevindt zich het rooster van de 120mm fan die, net zoals de fan aan de bovenkant, zich bezighoudt met het uitvoeren van lucht.
Aan de linkerkant van deze fan bevindt zich de I/O backplate van het moederbord met de bijbehorende uitgangen van het moederbord.

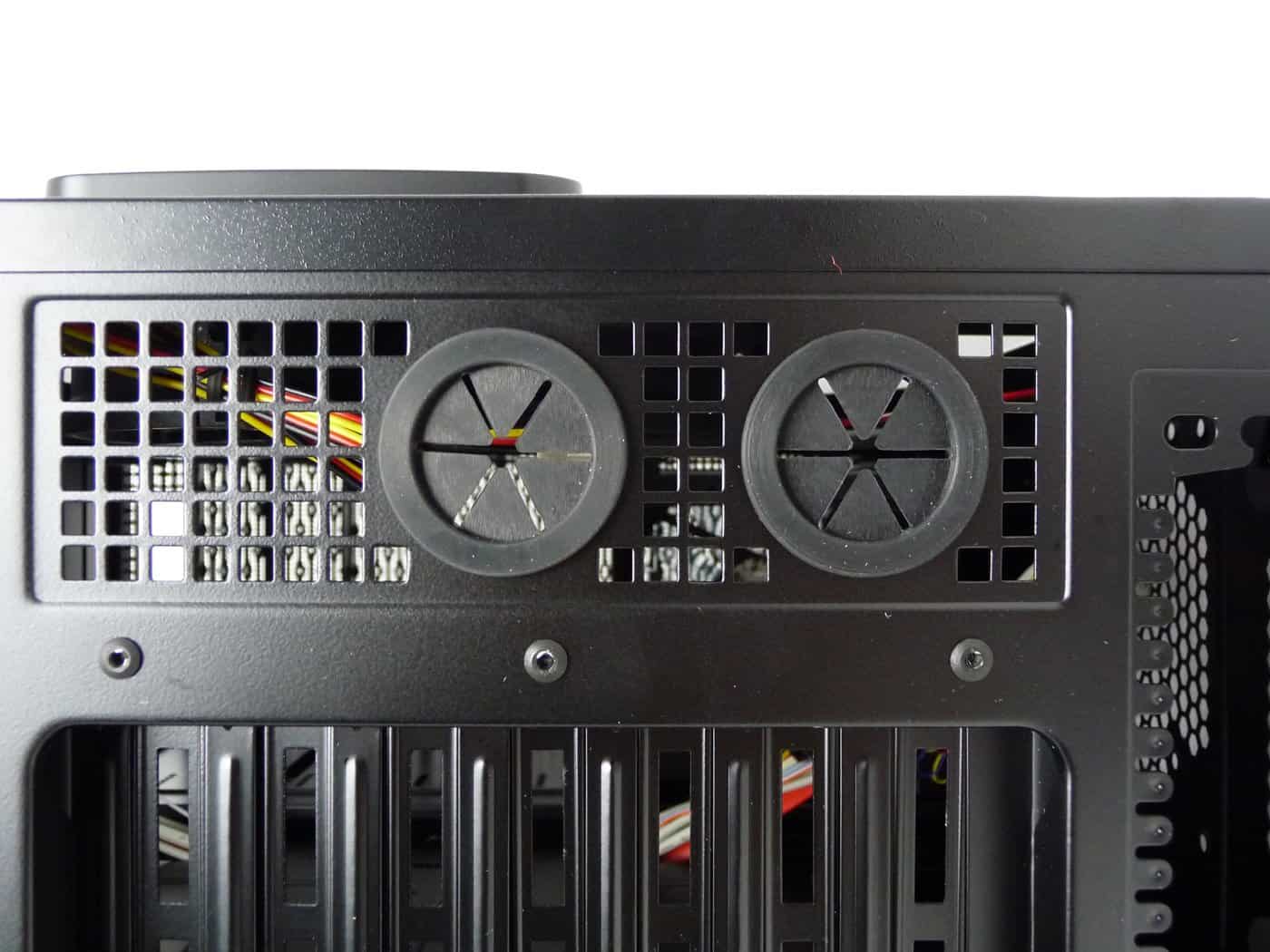

Hieronder zijn de in totaal zeven PCI-brackets terug te vinden. Iets opmerkelijks zit rechts van deze brackets. Hier zijn twee gaten aanwezig om de slangen naar buiten te leiden die gebruikt worden wanneer een systeem met water gekoeld wordt.
Tot slot is helemaal onderaan het gat voor de voeding terug te vinden. Wanneer de voeding eenmaal geplaatst is zal de achterkant van de voeding zich hier bevinden. De voeding rust op vier anti-vibratie rubbers om trillingen tegen te gaan.
Overig

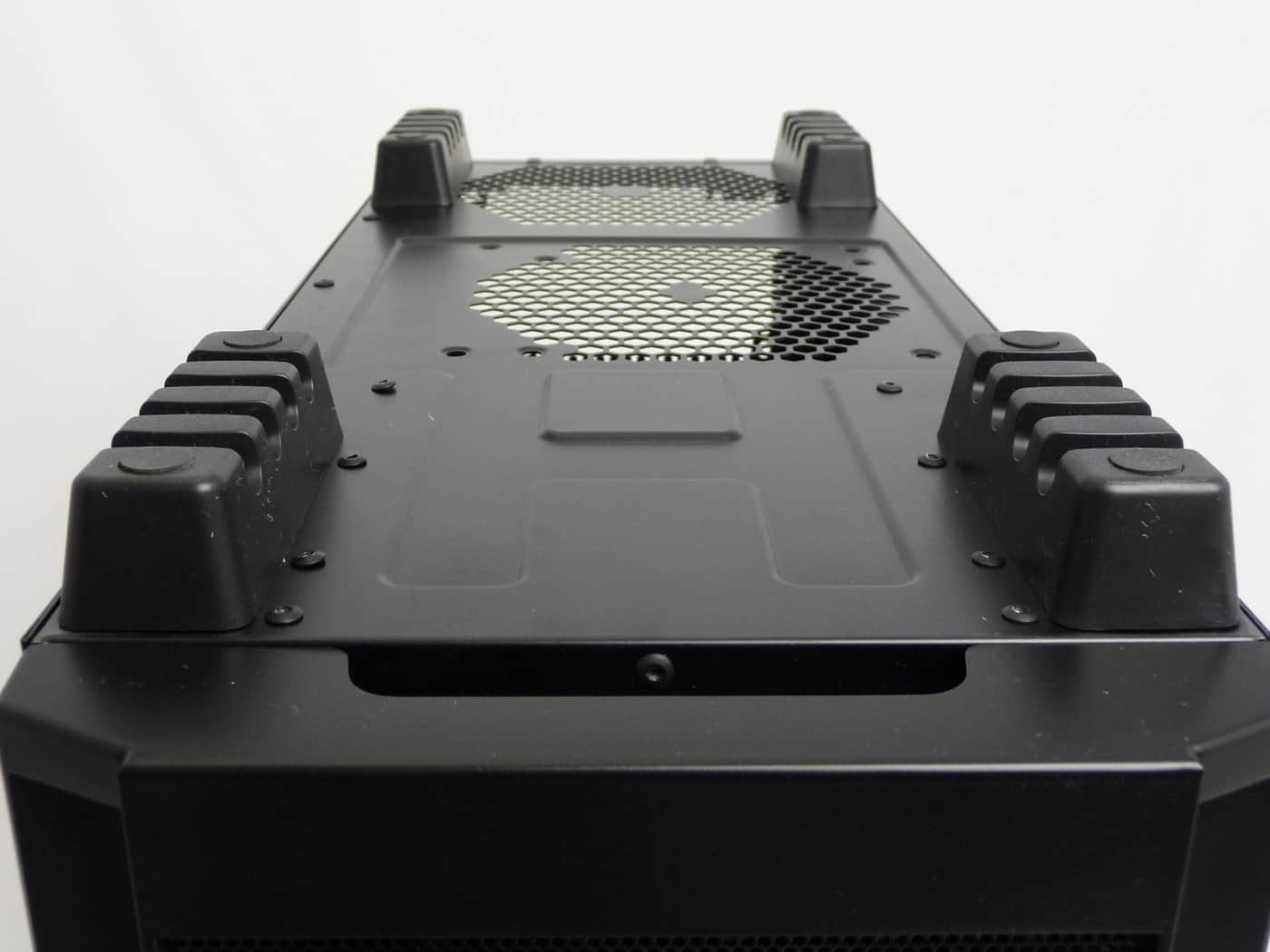

De behuizing staat op voetjes en deze voetjes zijn gemaakt van plastic. Op deze voetjes zijn anti-slip rubbers bevestigd om verplaatsing van de behuizing tegen te gaan.
Wanneer aan de andere zijkant de behuizing van het zijpaneel ontdaan wordt komen we gaten tegen die hulp bieden bij het wegwerken van de kabels, ook wel het cable management genoemd.
De behuizing is van binnen ook geheel in het zwart gekleurd. Dit geldt zelfs voor de knopjes waarmee de acrylplaat is bevestigd aan de behuizing.
Over het algemeen is de kwaliteit van het materiaal dat gebruikt is voor deze behuizing goed te noemen. Het metaal voelt namelijk degelijk aan. Het plastic, dat zich met name aan de bovenkant bevindt, is niet erbarmelijk te noemen, maar het is ook geen kwalitatief hoogstandje. Kortom, het voldoet aan de verwachtingen die er aan een dergelijke behuizing van dit budget gesteld worden.
Informatie over de fans
Verscheidene mensen die deze behuizing op het oog hebben zullen sterk baat hebben bij de technische specificaties van de meegeleverde fans om hun systeem zo stil en koel mogelijk te krijgen. Vandaar de keuze om nu iets dieper in deze materie te duiken.
De geluidsproductie van de standaard meegeleverde fans bedraagt 19dBA tot 30dBA. Wanneer we naar de rotatiesnelheden van de fans gaan kijken dan zien we dat deze variëren tussen de 900 en 1200 rotaties per minuut. Helaas zijn er geen stoffilters in de buurt van deze fans aanwezig. Met een dergelijk koelsysteem heb je namelijk nogal snel te maken met veel stof.

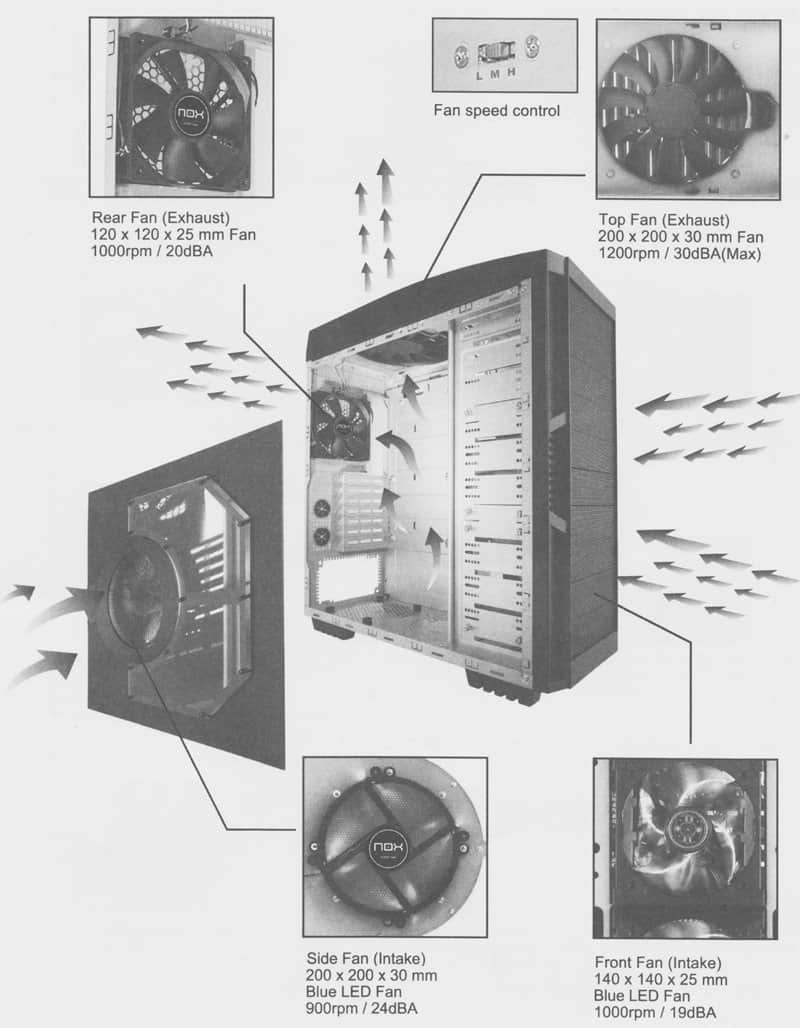

Om de werking en de technische specificaties van het koelsysteem van de Coolbay HX duidelijker te maken is onderstaande illustratie toegevoegd.
