I/O-panel en uiterlijk van de A75MA-G55
Deze pagina is bedoeld om een uitgebreid beeld te krijgen van het I/O-panel en het uiterlijk van het moederbord. We beginnen met het bespreken van het I/O-panel van de MSI A75MA-G55.
I/O Panel

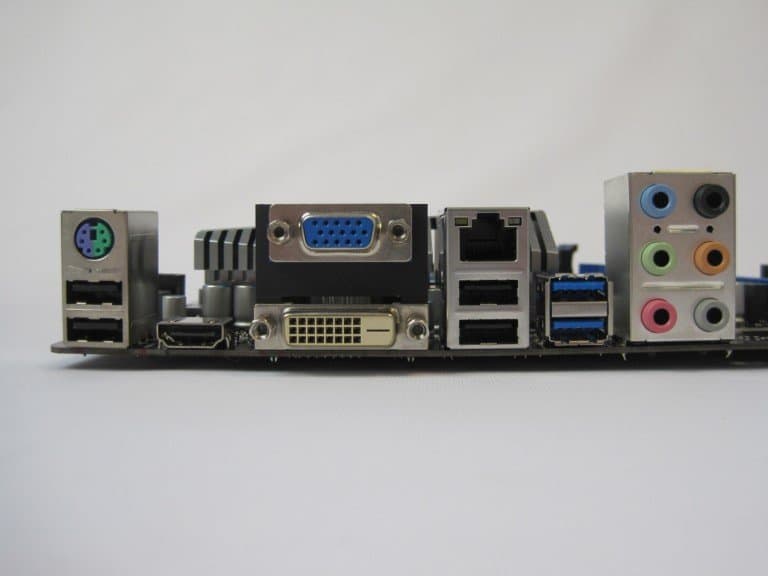

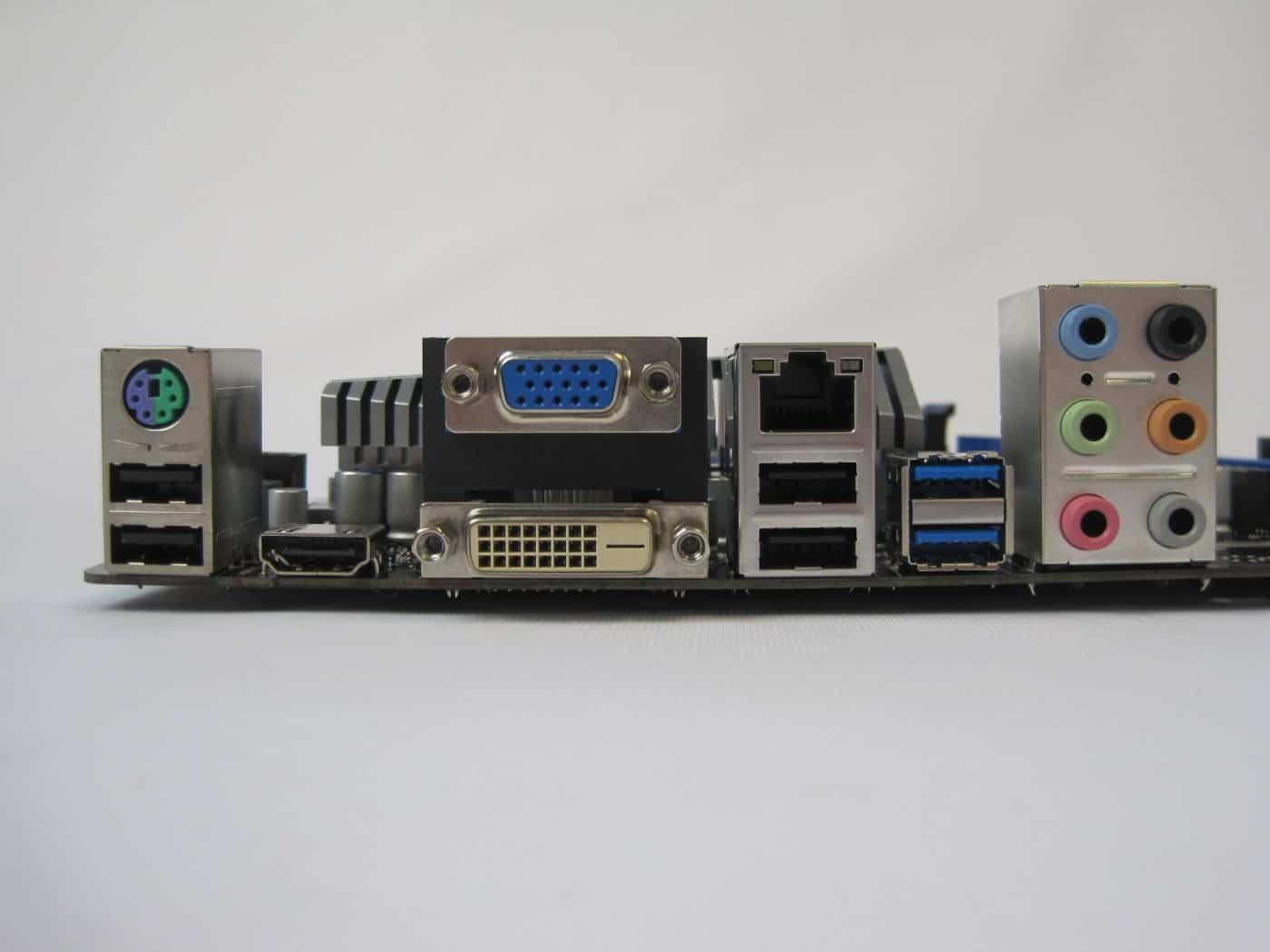

Van links naar rechts en van boven naar beneden bevat de A75MA-G55 de volgende poorten: Een PS/2-poort voor het aansluiten van een toetsenbord of muis, eronder bevinden zich twee USB 2.0-poorten. Daarnaast is een HDMI-poort geplaatst. Vervolgens vinden we een VGA- en DVI-D-poort. Rechts daarvan zit een LAN-poort met nogmaals twee USB 2.0-poorten, gevolgd door twee USB 3.0-poorten. Als laatste zijn er natuurlijk de zes jack-plugs die samen kunnen zorgen voor een 7.1 geluidsuitvoer.
Dingen die we hier enigszins missen zijn twee extra USB 3.0-poorten, wat ons betreft hadden twee USB 2.0-poorten ingeruild mogen worden voor extra USB 3.0-poorten. Gelukkig heeft MSI gezorgd voor het eerder genoemde bracket. In vergelijking met de Asus F1A75-M Pro missen we echter wel twee USB 3.0-poorten, aangezien dat bord er in totaal 6 kan bieden. Zoals duidelijk mag zijn voldoet MSI echter gewoon aan de standaard van vier poorten terwijl Asus er op eigen initiatief twee bij heeft geplaatst.
Een ander gemis is een optische uitgang, wat toch nog altijd wel gemeengoed is op moederborden. De uitvoer van geluid kan natuurlijk prima via jack-plugs of eventueel HDMI, een optische uitgang is natuurlijk altijd lekker, al zal deze 9 van de 10 keer ongebruikt blijven bij de gewone consument. De keuze om deze weg te laten is dus wel te begrijpen
Uiterlijk

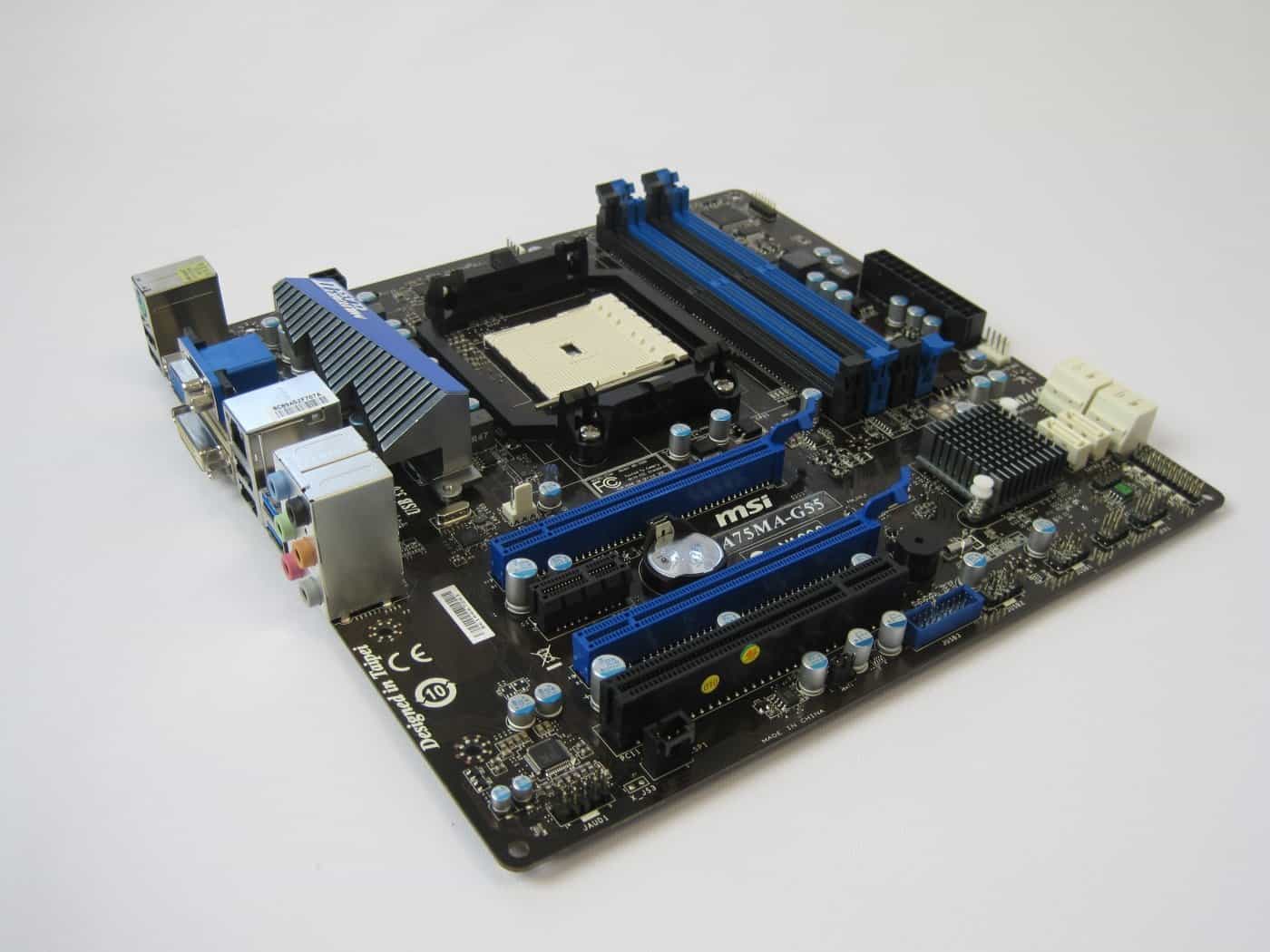

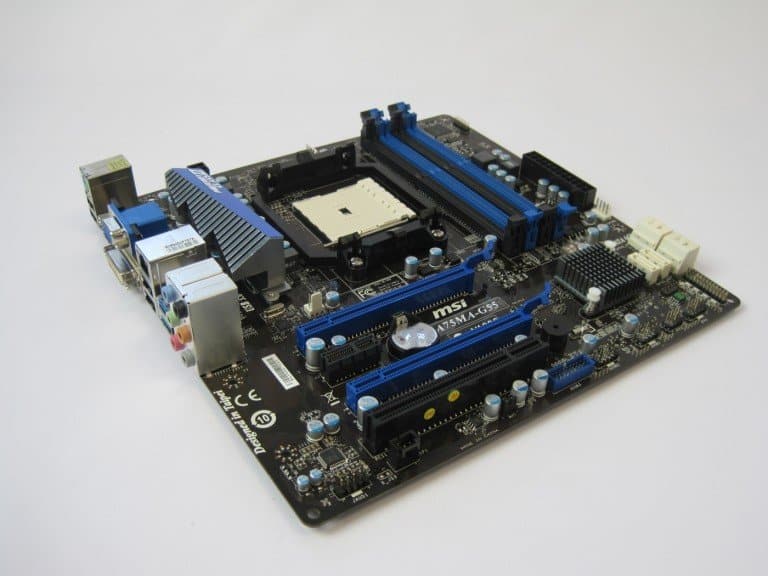

MSI heeft voor een bescheiden uiterlijk gekozen voor de A75MA-G55. Het moederbord is veraardigd op een zwarte printplaat en de overheersende kleur is dan ook zwart, maar we vinden ook witte SATA- en Fan-poorten terwijl ook de socket wit is gelaten. Verder zijn er twee blauwe DDR3-slots, een interne blauwe USB-poort en twee PCIe x16-poorten.
Zoals we tegenwoordig gelukkig in zo goed als alle gevallen zien, is ook MSI’s A75MA-G55 voorzien van passieve koelelementen. Vooral het koelelement dat naast de FM1-socket is geplaatst is aardig vormgegeven. Het koelelement bij de SATA-poorten is daarmee vergeleken zelf al enigszins oubollig te noemen.

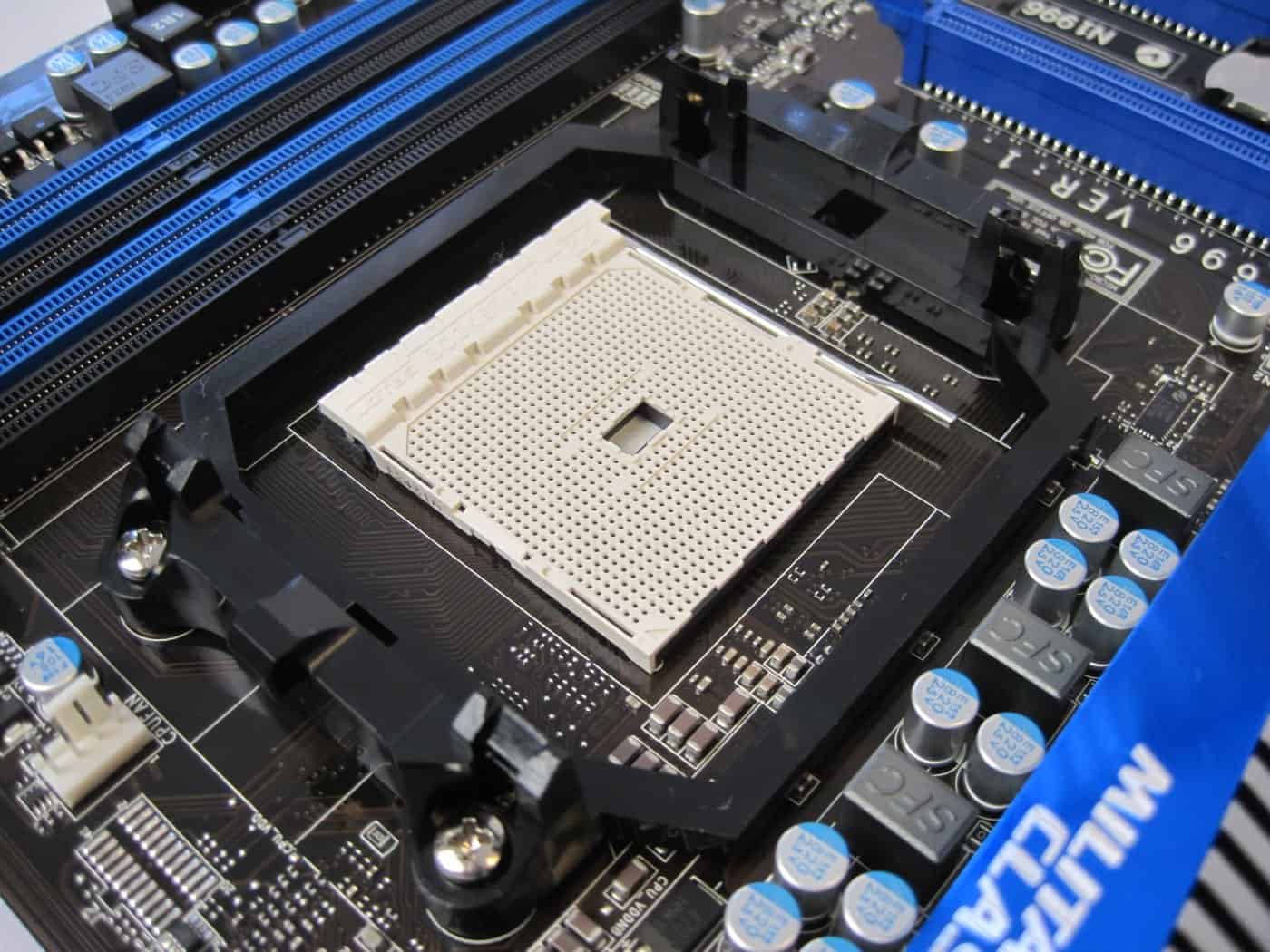

Met de bevestiging voor CPU-koelers is bij FM1-borden iets aparts gaande. Normaal gezien is hier per moederbord weinig verschil te vinden, maar bij FM1 is dit een ander verhaal. De ene fabrikant kiest er namelijk voor om een conventionele bevestiging te monteren, terwijl fabrikanten als Asus, Gigabyte en ASRock er voor kiezen om het element in twee delen te monteren. Persoonlijk lijkt mij de bevestiging waar MSI voor koos steviger, maar ik kan me voorstellen dat er met de nieuwe vorm wel deuren open gaan voor de fabrikanten van CPU-koelers.
Assemblage
De assemblage van onze test-rig verloopt zonder problemen, wat inhoudt dat de A75MA-G55 prima is vormgegeven. Eén kleine opmerking kan gemaakt worden over de CPU-socket, welke wat dicht op de DDR3-bankjes is geplaatst. Het ligt aan je koeler of dit wel of niet gaat passen. Normaliter moet dit echter geen probleem vormen.
