I/O en bord layout

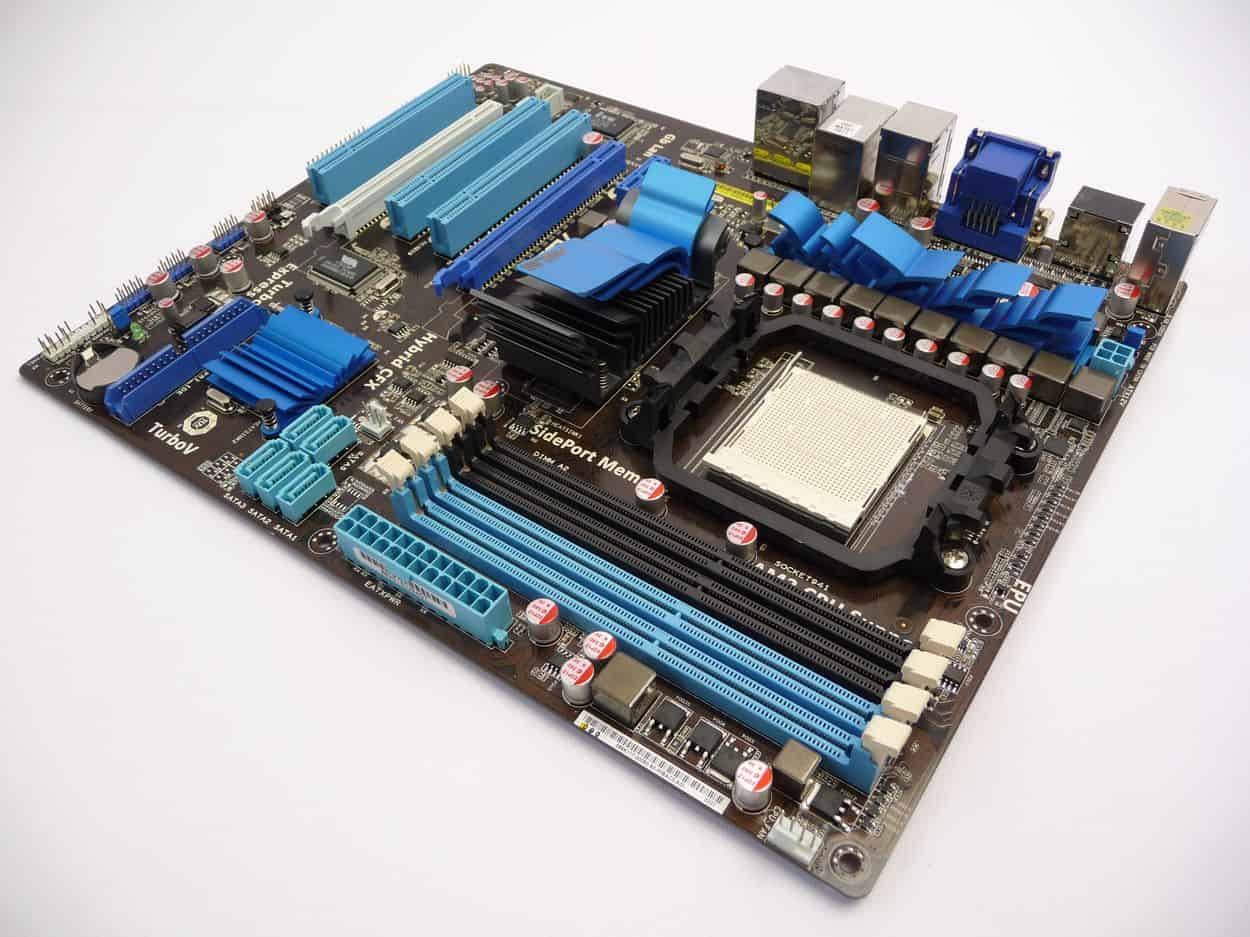

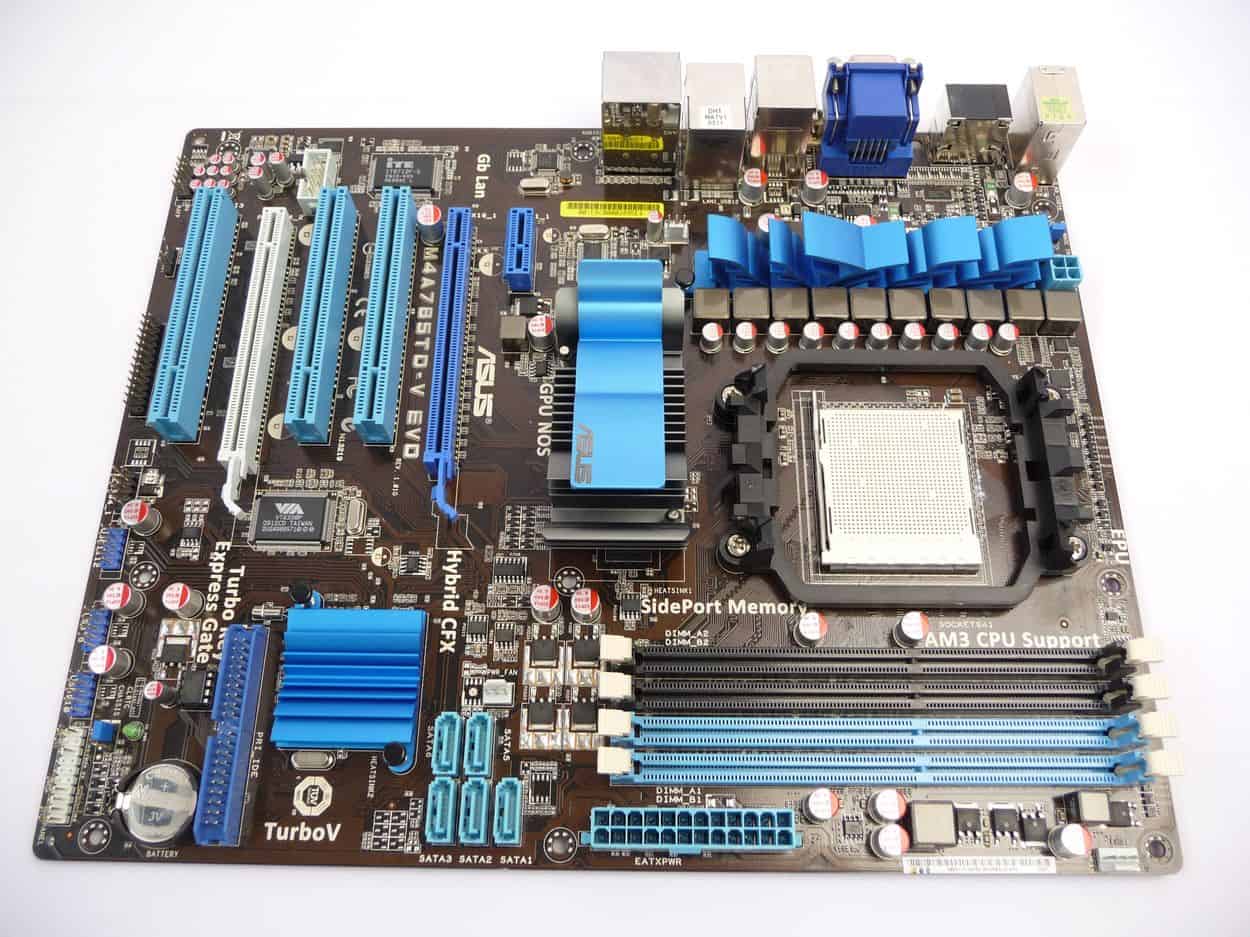

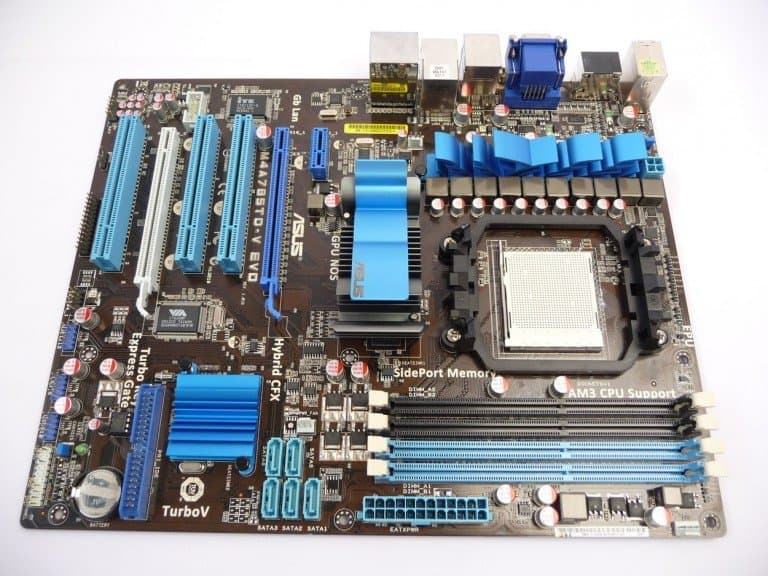

Asus heeft voor een, naar mijn weten, mooi kleurenschema gekozen. Blauw en het matzwarte komen mooi naar voren. Het moederbord zal bij de meeste mensen wel in de smaak vallen en gaat mooi met de trend mee van ‘minder is meer’.De M4A785TD-V EVO is een ATX-moederbord en het moederbord meet 30 bij 24.4 cm. De north- en southbridge hebben beide een apart koelblok, die passief wordt gekoeld.
Asus heeft een goede layout gebruikt; alle aansluitingen zijn goed te bereiken en zitten elkaar niet in de weg.

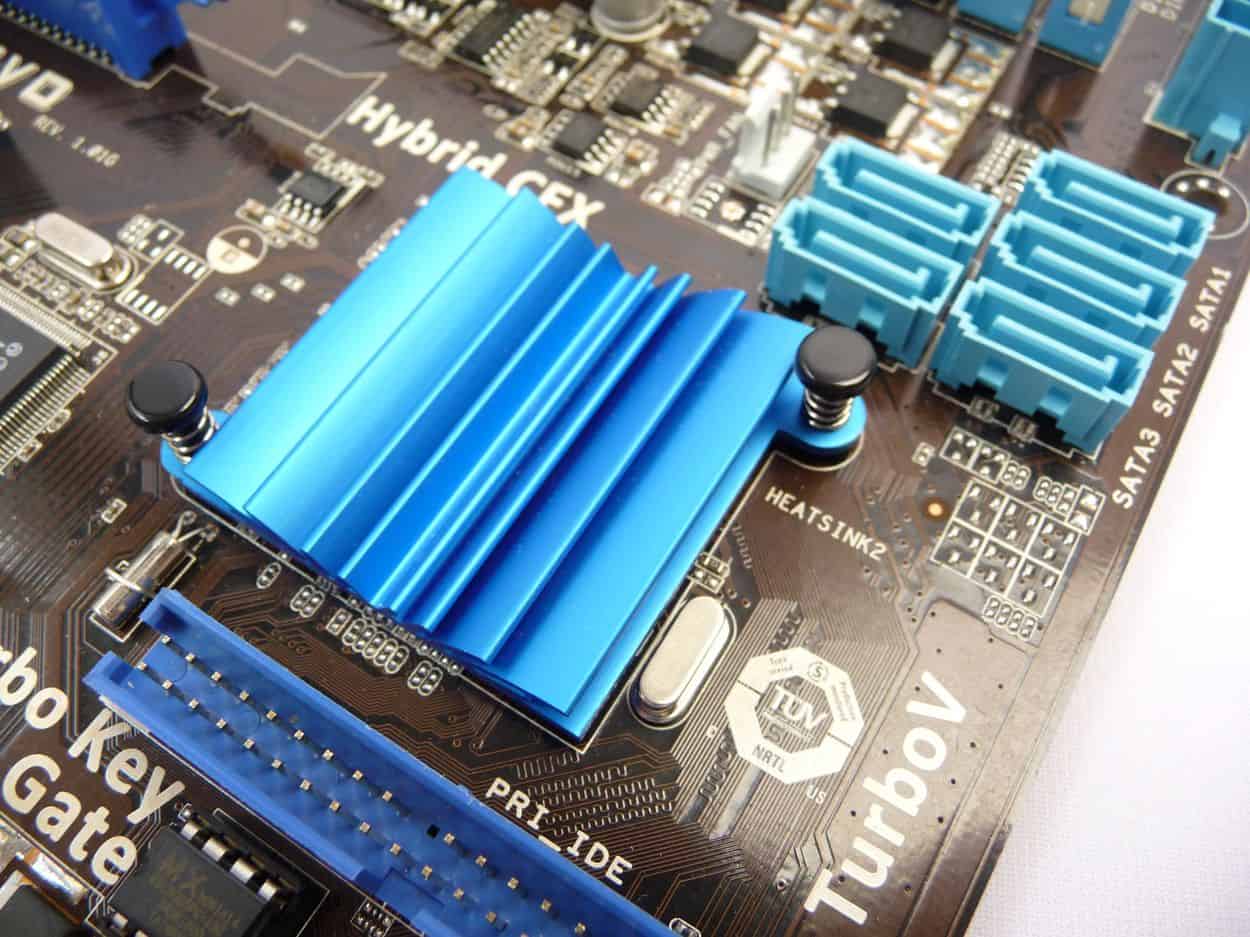

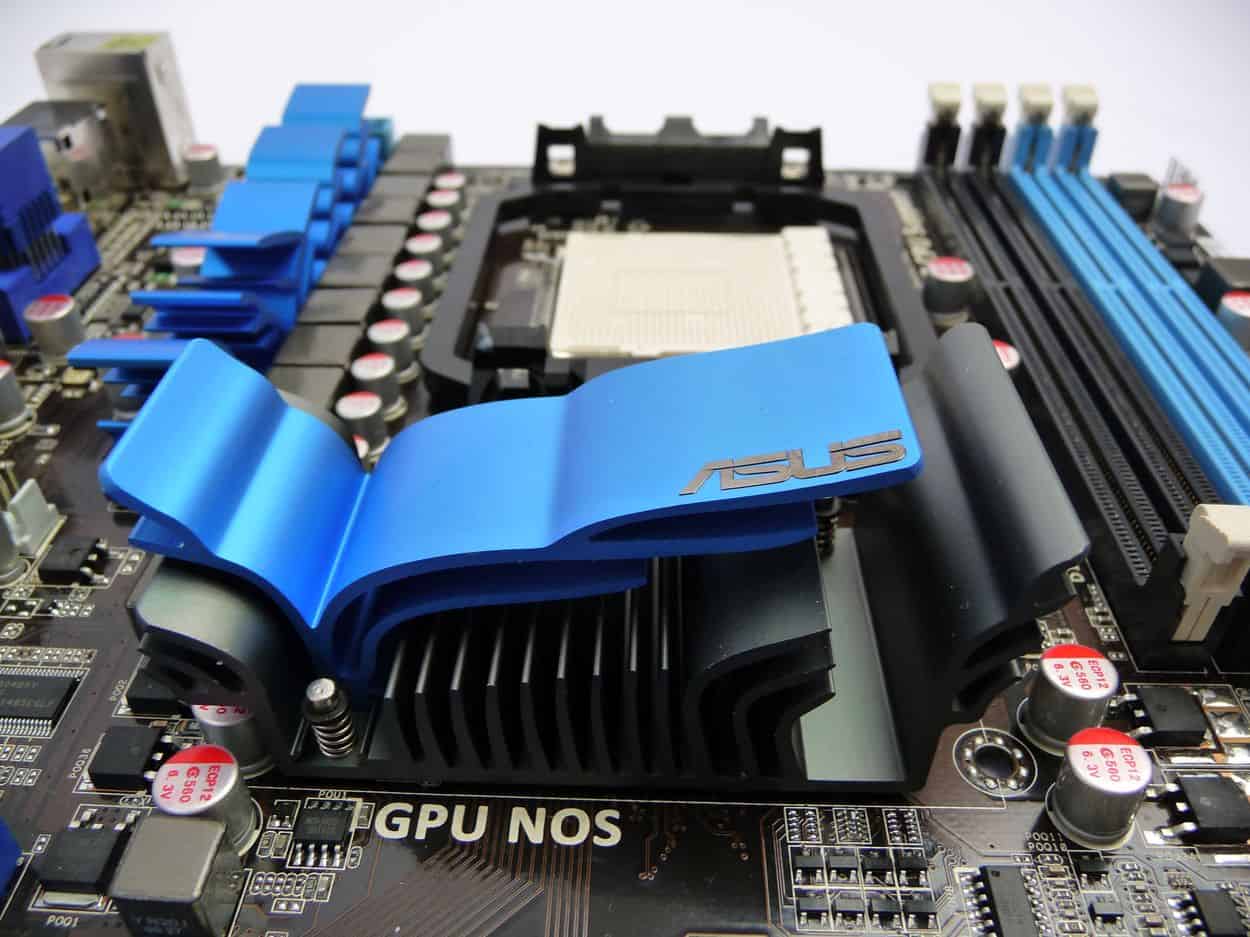

De koeling van zowel de northbridge als southbridge valt op aangezien deze een speciale vorm hebben. Deze ontwerp-stijl was ondergetekende al eerder tegengekomen bij de P5Q-seie van Asus. Het koelblok voelt wel stevig aan, al zou je dit misschien niet verwachten.

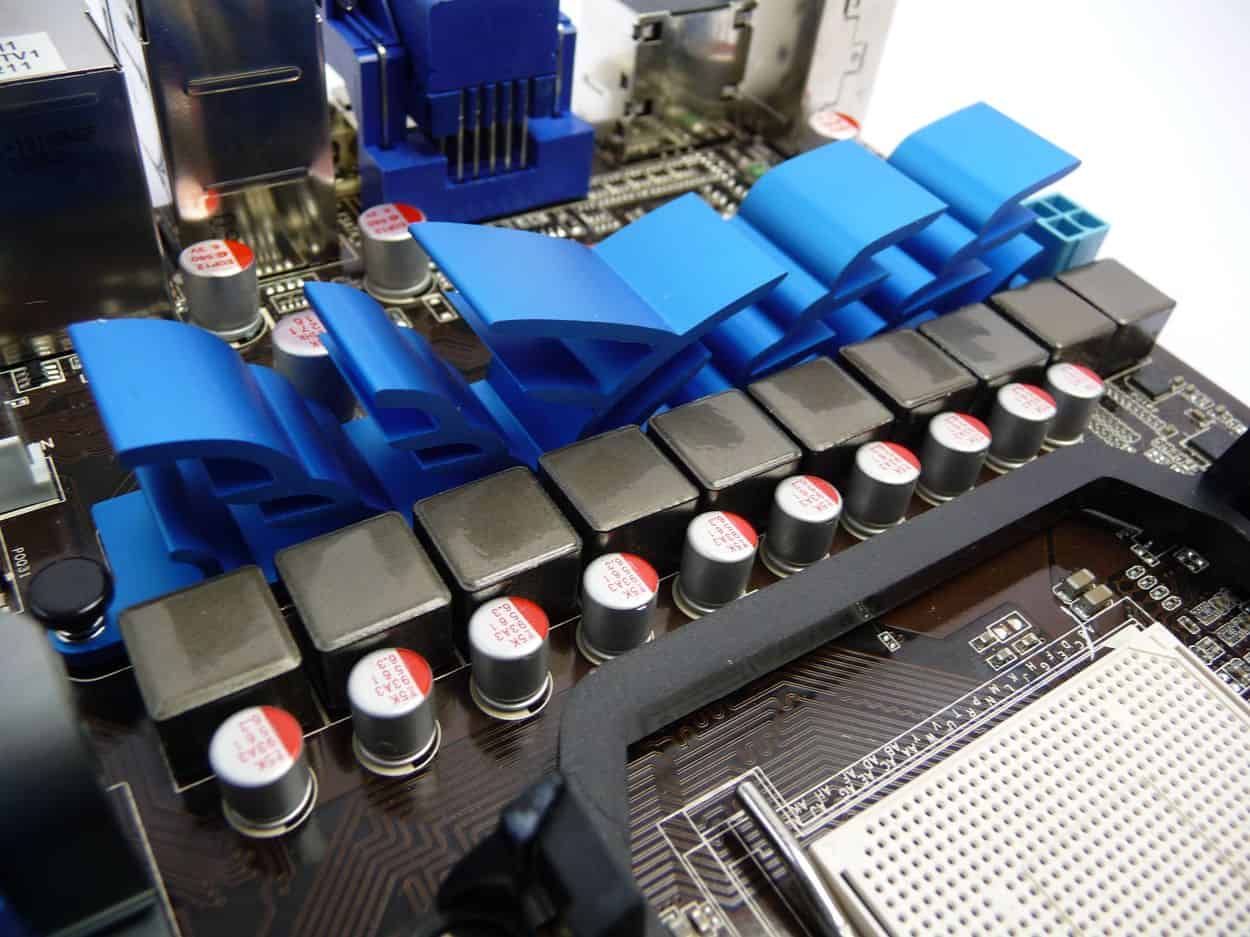

We zien maar liefst tien fasen; acht voor de processor en nog eens twee voor de geïntegreerde geheugen-controller. De mosfets van deze fasen worden bij dit moederbord wél gekoeld, wederom door een fraai vormgegeven koelblok.
Ook zien we over het hele moederbord condensatoren met een vaste kern.
De koeling van het moederbord is redelijk laag en compact. De meeste processorkoelers zullen dan ook wel passen en ook dit moederbord komt met SidePort-geheugen ter grootte van 128MB.

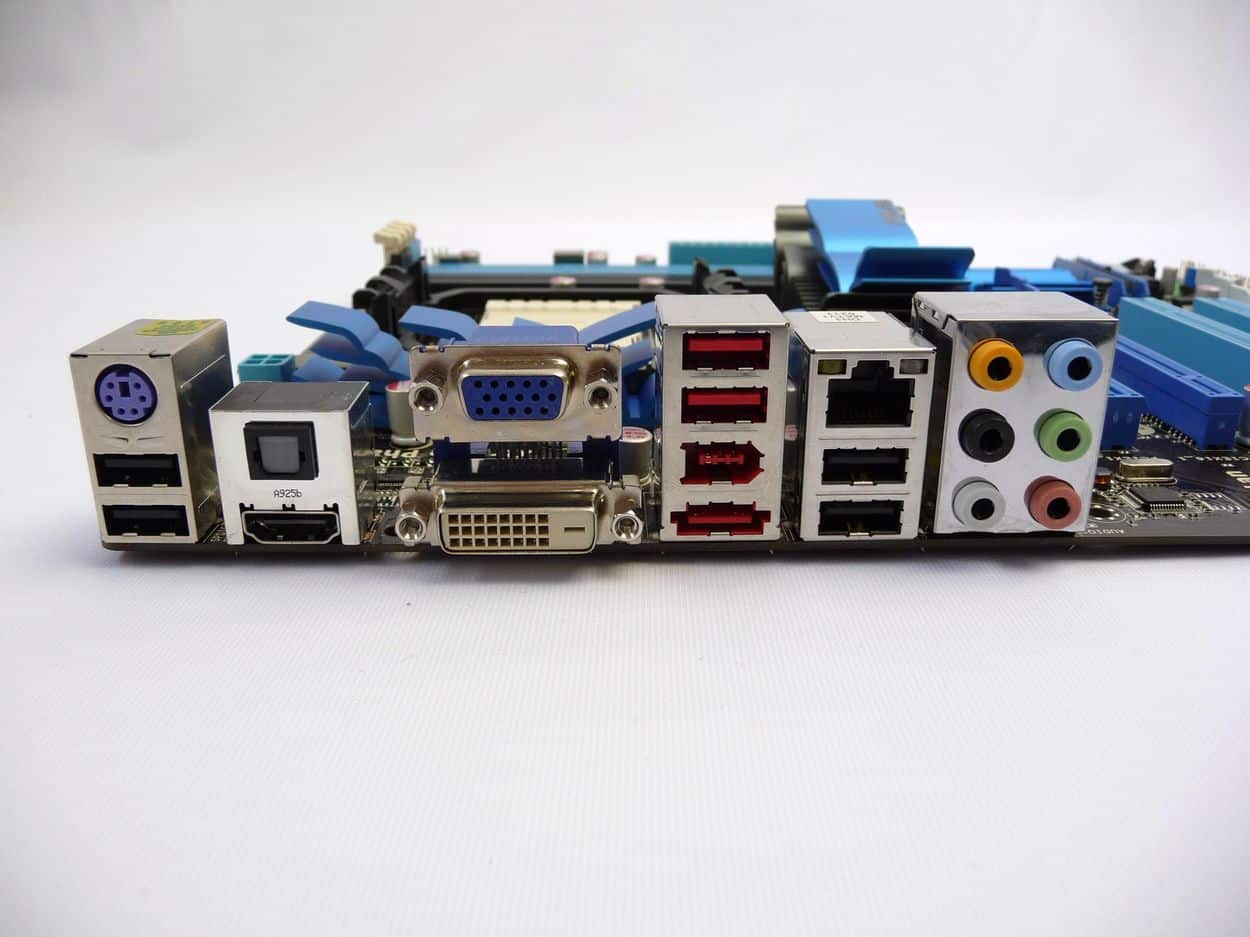

Net als de meeste 785G-moederborden heeft de Asus van vandaag ook tal van aansluitingen op het I/O-paneel. We zien onder andere twee USB 2.0-poorten en een PS/2-poort voor een muis of toetsenbord. Dankzij de geïntegreerde videokaart, de HD4200, heb je ook tal van video-aansluitingen. Hieronder vallen VGA, DVI en HDMI. Let op dat je de DVI- en HDMI-aansluiting niet tegelijk kan gebruiken, immers zijn dit beide digitale signalen waarvan de HD4200 er maar één tegelijk kan uitsturen.
Boven de HDMI-aansluiting heb je een S/PDIF Toslink-aansluiting voor audio. Verder zien we nog vier USB 2.0-poorten, een FireWire-aansluiting en een eSATA-poort.
3,5”-jack-plugs en Gigabit Ethernet zijn ook van de partij.

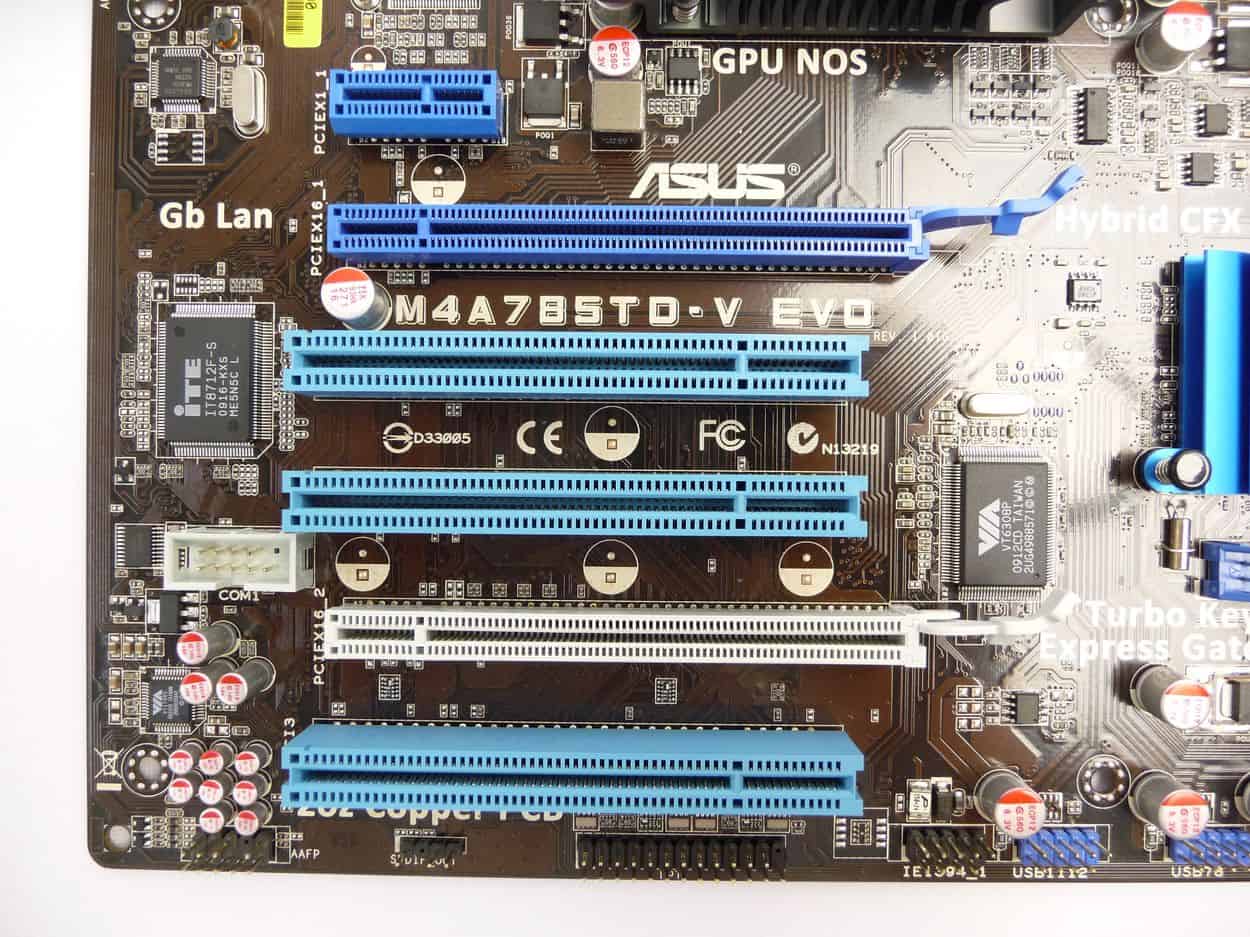

De Asus M4A785TD-V EVO heeft ook tal van uitbreidingssloten. Ten eerste heb je het blauwe PCI-e 16x-slot waar je eventueel een videokaart in kan zetten.
Het tweede PCI-e-slot daarentegen werkt op 4x; deze lanes komen van de southbridge af. Als je CrossFire wilt draaien kan je beter naar een ander moederbord kijken, aangezien het tweede PCI-e-slot te weinig bandbreedte levert om de videokaart optimaal te benutten.
Een PCI-e 1x-slot is ook aanwezig, helemaal bovenaan. Deze heeft alle ruimte achter zich, zodat ook lange uitbreidingskaarten geïnstalleerd kunnen worden. Verder zien we nog drie PCI-aansluitingen.

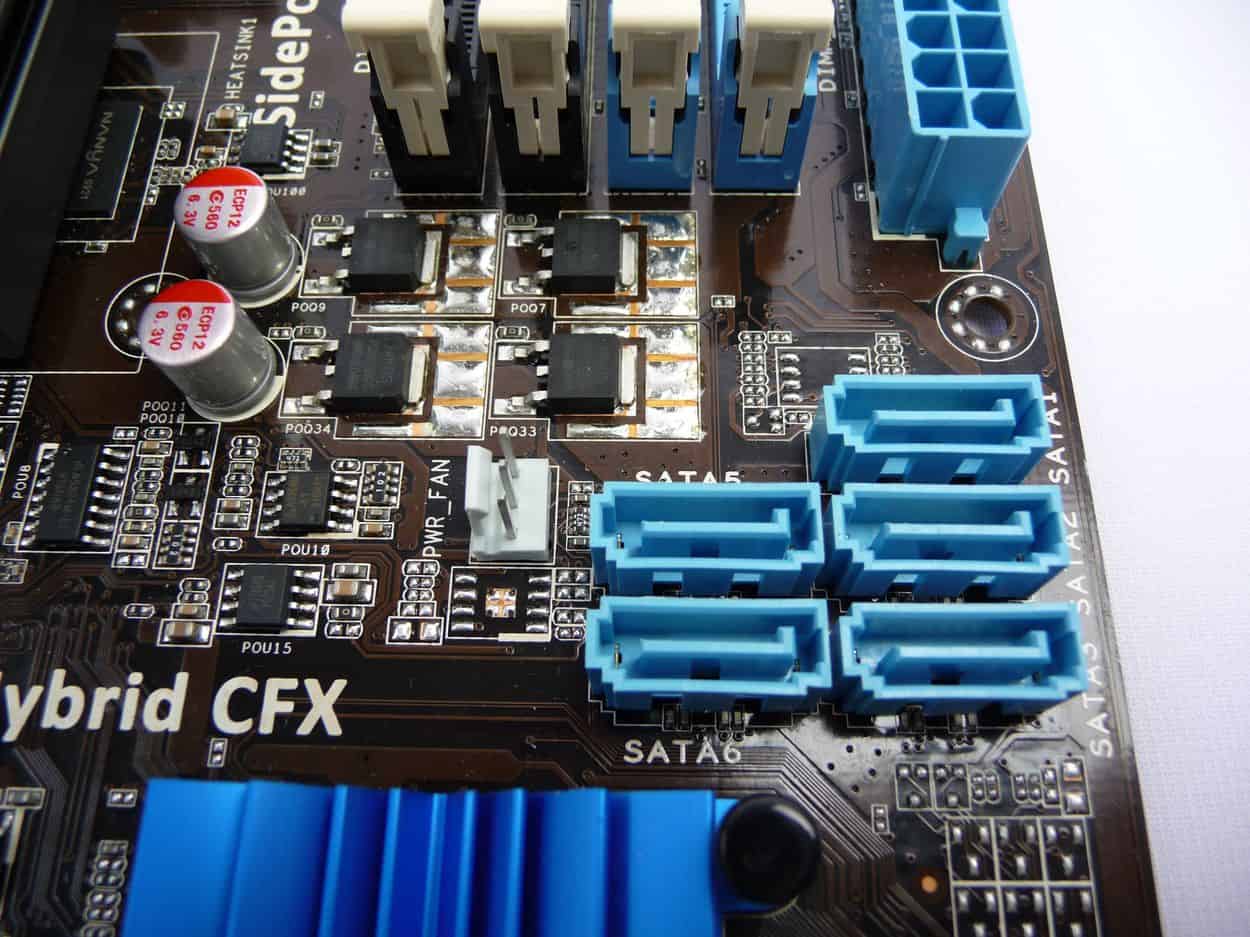

Vijf gewone SATA-poorten heeft het bord aan boord. Deze zitten niet haaks op het moederbord, zoals bij de ASRock het geval was. Deze SATA-poorten zitten net boven het PCI-e 16x-slot zodat lange videokaarten de poorten niet afdekken. De zesde SATA-poort valt weg, aangezien deze al gebruikt wordt voor de eSATA, achterop het moederbord. Je hoeft dus niets te bridgen, je kan het zo aansluiten.
Legacy-aansluitingen zoals IDE en floppy ontbreken op dit bord ook niet.
De netwerkchip betreft op dit moederbord een Realtek RTL8112L. De audio wordt echter niet voorzien door een Realtek-chip. Asus is namelijk van mening dat VIA een betere geluidskwaliteit levert en heeft daarom gekozen voor de VIA VT1708S.
FireWire wordt ook geleverd door een VIA-chip, in dit geval een VT6308P.
