Review: MSI P55A-GD65

I/O-panel en Layout

Deze pagina is bedoeld om een uitgebreid beeld te krijgen van het I/O-panel en de layout van het moederbord, beginnende met het I/O-panel van de P55A-GD65.

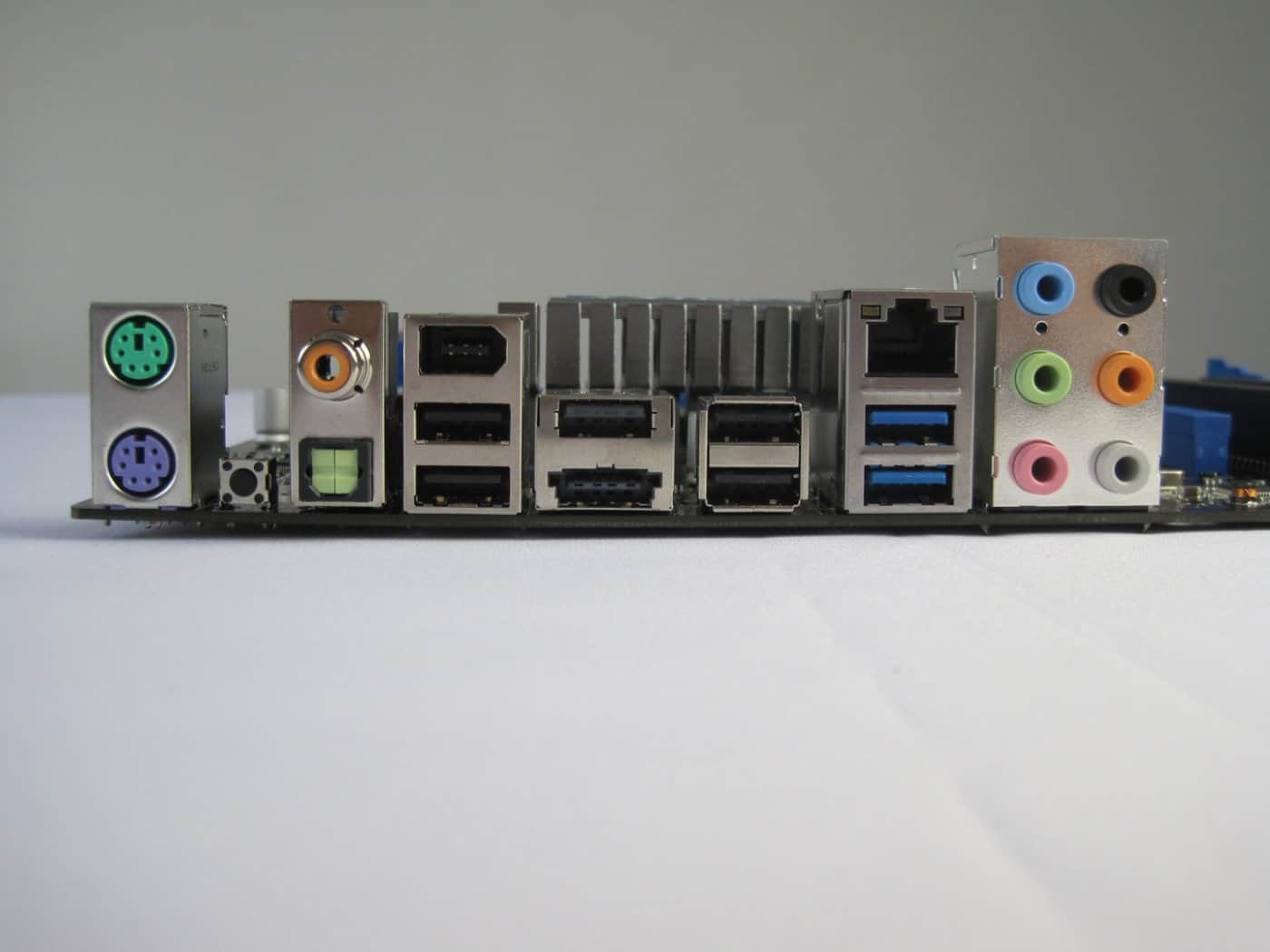

De P55A is voorzien van 2 PS/2-poorten voor verbinding met een muis en toetsenbord. Naast deze twee poorten is de Clear CMOS-knop te vinden. Naast de CMOS-knop is er ook een COAX- en Optische-SPDIF-aansluiting.
Vervolgens vinden we 5 USB 2.0-poorten, een E-Sata en Firewire-poort. De twee blauwe poorten zijn USB 3.0-poorten, daarboven is een netwerkpoort geplaatst. Het blokje met de ronde gekleurde aansluitingen is natuurlijk de 7.1-geluidskaart.

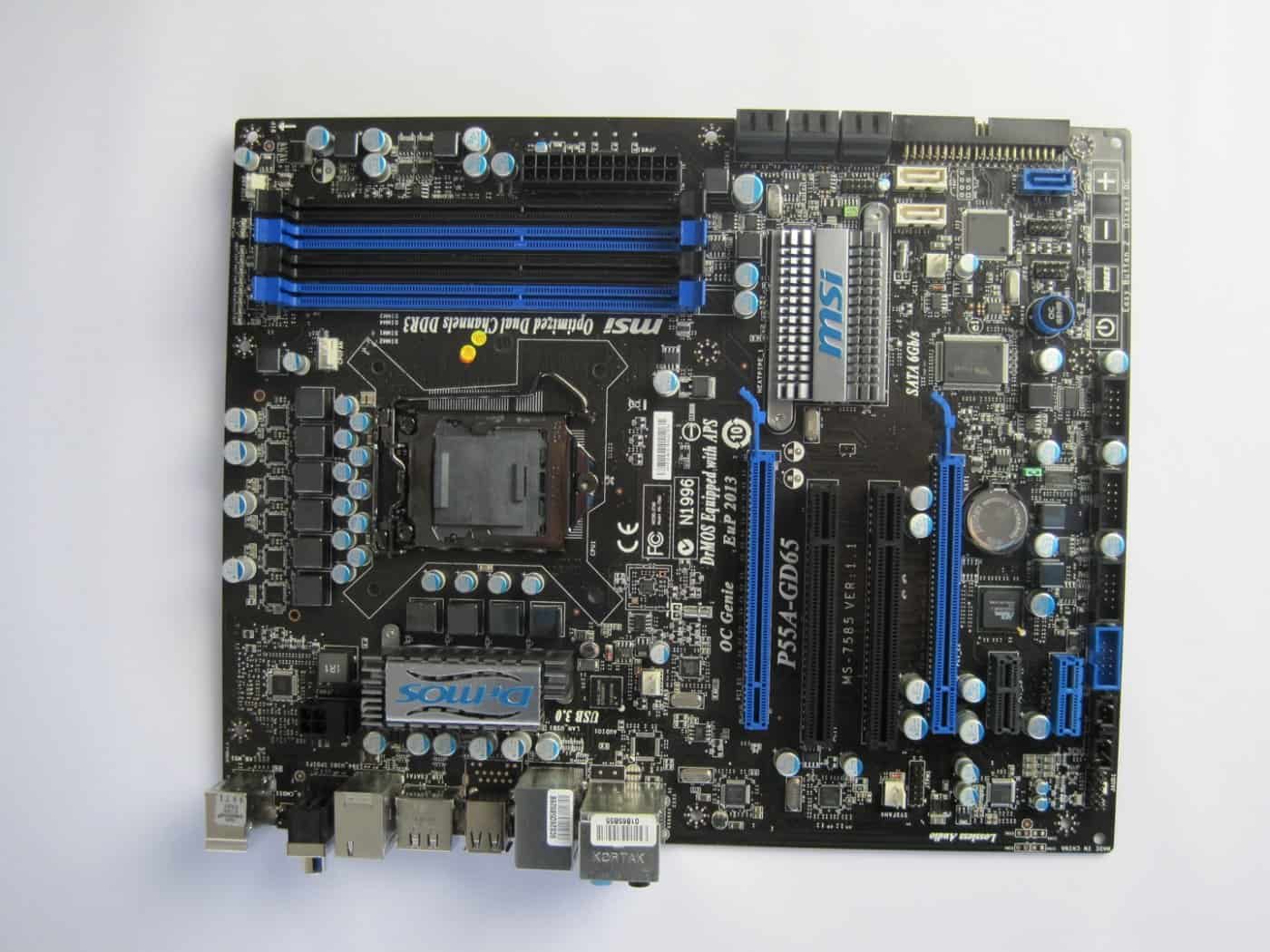

De layout van het moederbord is prima in orde. Er is op geen enkel punt een poort die slecht bereikbaar is, alleen is het wel apart dat de twee S-ATA 600-poorten een eindje uit elkaar geplaatst zijn.


Ook tussen de PCI x16-poorten is voldoende ruimte gelaten zodat er eventueel een grote koeling op de kaarten geschroefd kan worden. Enige aparte aan dit bord is dat er een floppy-aansluiting te vinden is.

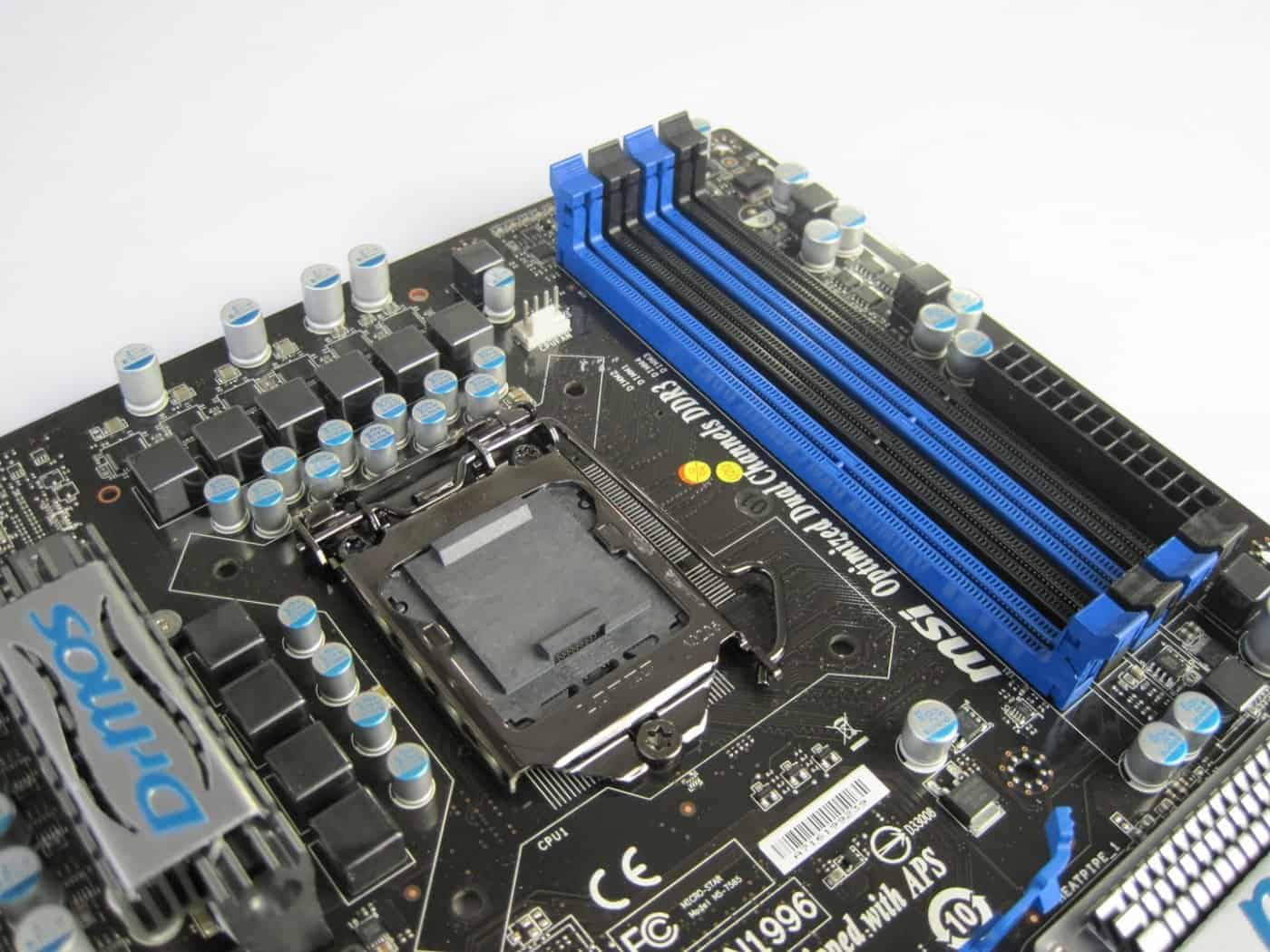

Bij het assembleren komen geen problemen naar voren, alles lijkt niet alleen goed bereikbaar, maar is dat ook. Waar het bij veel moederborden zo is dat de CPU-koeler er moeilijk op kan, valt dit bij de P55A-GD65 ontzettend mee, dankzij de zeer bescheiden heatsink naast de CPU-socket. Deze heatsink is op vele andere moederborden vele malen groter en zorgt er geregeld voor dat de grotere koelers lastig geplaatst kunnen worden. Ondanks de kleine heatsinks is het moederbord volledig passief gekoeld, wat natuurlijk alleen maar als een pluspunt gezien kan worden. Kleine ventilatoren gaan na verloop van tijd vaak een vreselijke herrie maken.
